Zprovoznění EnOcean
Návod jak zapojit a zprovoznit EnOcean Extension.
Technická data & parametry
- Připojuje se na Loxone sběrnici
- 1x EnOcean vysílač
- Lze připojit max. 128 EnOcean zařízení
- Nastavení přes Loxone Config
- Napájení 24VDC
- Rozsah provozu pro bezdrátové osvětlení: cca. 30m
- Rozměry: 35,5 x 88 x 57 mm
- Počet zabraných modulů v rozvaděči = 2
- Odběr: 30mA
- Stupeň krytí: IP20
- Okolní teplota: 0 … +50°C
Instalace
- Nainstalovat EnOcean Extension na DIN lištu
- Po dokončení připojit napájení, ale aktivovat jej až po dokončení celé instalace (doporučujeme táhnout 24V z Miniserveru)
- Připojit Loxone sběrnici
- Pozor: Poslední Loxone Extension je nutné zakončit 120 Ohm odporem (v balení Miniserveru)
- Aktivovat napájení
- Statusy LED: Levá dioda bliká po několika sekundách zeleně pokud je EnOcean extension naprogramován. Pokud není naprogramován, bliká oranžově.
Technický nákres
Plánek zapojení
Stáhnout příbalový leták EnOcean Extension – ENG (pdf)
Konfigurace Loxone Extension
Přidání extension do programu
Chcete-li vložit jeden nebo více Extensionů, klikněte v Loxone Config na záložku „Periférie Miniserver“ a klepněte na tlačítko „Vyhledávání periférií“.
Otevře se nové okno, ve kterém můžete vidět všechny dostupné Extensiony. Můžete přidat všechny zařízení pomocí příslušného tlačítka, nebo z tabulky vybrat pouze jeden Extension, zapsat jeho jméno a stisknout tlačítko „+“.
Identifikace zařízení
Pokud je v instalaci více stejných Extensionů a není již možné je identifikovat podle sériového čísla, existuje zde možnost je identifikovat pomocí Loxone Configu. V záložce periférie, ve stromové struktuře vyberte požadovaný Extension. Jakmile Extension označíte, nachvilku se rozbliká.
Přidání Extensionu bez fyzického připojení
Pokud není Extension připojen k Miniserveru, pak ho není možné najít zapomocí vyhledávání.
Nicméně je tu možnost přidat Extension do programování bez jeho fyzického připojení. Připojte se k Miniserveru a pokud je v něm nahraný program, dejte načíst z Miniserveru. Poté v záložce Periférie Miniserver najděte tlačítko „Jednotky“. Po jeho stisknutí se rozbalí menu s Extensiony, které můžete přidat. Sériové číslo je možné vyplnit později ve vlastnostech.
Výměna zařízení – změna sériového čísla
V případě, že chcete vyměnit extension za nový, je třeba u původního extensionu, který je přidán v programu, změnit sériové číslo dle nového extensionu.
Klikněte na původní extension ve stromové struktuře periférií a přejděte do okna Vlastnosti. Zde zadejte nové sériové číslo.
Sériové číslo naleznete na spodní straně Extension nebo ve vyhledávání.
Krom ručního vyplnění sériového čísla nového extensionu lze využít vyhledávání periférií.
Zapojte nové zařízení a spusťte „Vyhledávání periférií“. Staré zařízení bude ve stavu „Offline“. Nové ve stavu „Nepoužitý“. Kliknutím vyberte dosud nepoužitý extension a v rozbalovacím menu „Nahradit zařízení“ vyberte to, které chcete nahradit. Nakonec klikněte na „OK“. Extension je nyní nahrazen.
Uložení programu do Miniserveru
Po vyplnění sériového čísla klikněte na záložku Miniserver a nahrajte program do Miniserveru. Po restartu (trvá cca 7 sekund) by EnOcean Extension mělo blikat zeleně.
Naučení EnOcean senzoru
Zapnout EnOcean monitor
Aktivujte EnOcean Monitor v záložce „Miniserver“ pod položkou „EnOcean Monitor“
Naučení tlačítka
V monitoru klikněte na možnost „Učit„. K tomu, abyste tlačítko identifikovali, je nutné jej stisknout.
Označte tlačítko a zadejte „Označení“ a „Typ„. Poté klikněte na možnost „Naučit senzor„.

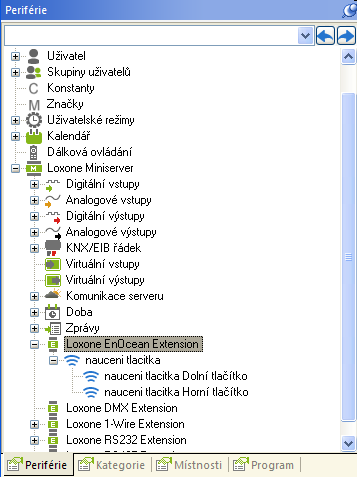

Senzor nyní naleznete v kategorií periférií.
Naučení okenního senzoru
Pomocí magnetického kontaktu okenního senzoru změňte aktuální stav, aby jej bylo v monitoru možné identifikovat.
Označte okenní kontakt a vyplňte „Označení“ a „Typ„, Poté klikněte na možnost „naučit senzor„.
Naučení pohybového senzoru
Několikrát zmáčkněte učící tlačítko na senzoru, abyste jej identifikovali.
Označte pohybový senzor a vyplňte „Označení“ a „Typ“, Poté klikněte na možnost „naučit senzor“.
Naučení EnOcean aktoru
Bezdrátový přepínač
Přepněte se do záložky „Miniserver“ klikněte na položku senzory a aktory a přidejte EnOcean aktor.
Naučení se může lišit výrobce od výrobce.
Uložte program do Miniserveru.
Naučení zařízení
Označte přidaný aktor a klikněte na záložku „Miniserver“ a na možnost „Naučit zařízení„.
- Stiskněte tlačítko na aktoru. (LED bliká červeně)
- V Loxone Configu klikněte na „OK“. (LED svítí červeně)
- Pro potvrzení stiskněte znovu tlačítko. (LED zhasne)
- Uložte program do Miniserveru
VYTVOŘENÍ UŽIVATELSKY DEFINOVANÉHO ENOCEAN ZAŘÍZENÍ
Vytvořením uživatelsky definovaného zařízení můžete přidat EnOcean senzory a aktory které nejsou v Configu předdefinovány.
Můžou být přidány následující typy telegramů:
- RPS (05)
- 1BS (06)
- 4BS (07)
- RPS (F6)
- 1BS (D5)
- 4BS (A5)
Typ telegramu vašeho EnOcean zařízení naleznete v přiloženém manuálu.
PŘIDÁNÍ V LOXONE CONFIGU
Uživatelem definované EnOcean zařízení může zahrnovat jak aktory tak senzory.
Pro vytvoření vlastních senzorů postupujte dle našeho návodu v sekci Naučení enocean senzorů
Pro vytvoření vlastních aktorů postupujte dle našeho návodu v sekci Naučení enocean aktorů
Vyberte typ jednotky, který hledáte
Nyní můžete přidat senzory a aktory do zaříézení, které jste vytvořil.

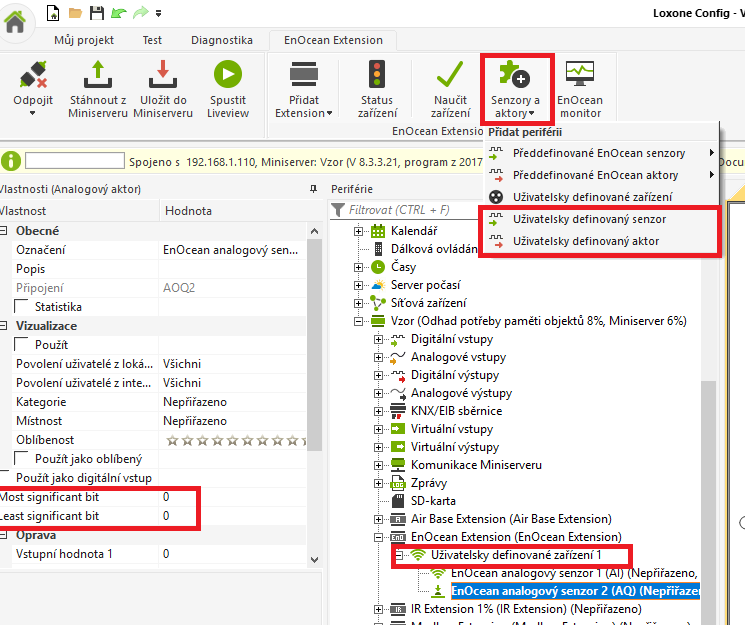

Nastavte dolní a horní bity rozsahu seznzorů a aktorů ve vlastnostech zařízení.
V manuálu vašeho zařízení naleznete příslušný rozsah hodnot, které můžete vyčíst z vašeho EnOcean zařízení
V EnOcean monitoru můžete vyčíst data zaslaná vaším zařízením.
Jako příklad čtení údajů pomocí monitoru vezmeme tlačítka.
Tlačítko vysílá stiskem 0x70 a 0x00 při uvolnění.
Z tohoto příkladu můžeme vidět, které bity se adresují během přepínání.
0x70 je binární = 0111 0000
0x00 je binární = 0000 0000
V tomto případě můžeme použít pro digitální aktor bity 4,5 a 6 (nejméně významný bit = 0 Index)
U analogových snímačů, musí být definován rozsah hodnot. Ten naleznete v manuálu snímače.
Podporovány jsou následující senzory
Loxone EnOcean Extension podporuje mnoho bezdrátových senzorů založených na technologii EnOcean.
Senzor přítomnosti
0 – nepřítomnost
1 – přítomnost
Okenní kliky
0 – zavřeno
1 – otevřeno
2 – přivřeno
Senzor vlhkosti
0 až 100%
Kontakt
0 – kontakt rozpojen
1 – kontakt spojen
Senzory světla, teploty a přítomnosti
Typ 1 – 0 až 510 Lux, 0 až +51°C
Typ 2 – 0 až 1020 Lux popř. 0 až +51°C
Typ 3 – 0 až 1530 Lux popř. -30 až +50°C
Senzor světla
Typ 1 – 300 až 60000 Lux
Typ 2 – 0 až 1024 Lux
Pokojový regulátor
EEP číslo lze získat u prodejce/výrobce.
EEP 07-10-01/A5-10-01
Senzor teploty: 0 až + 40°C
Regulátor: 0 až 255
Ventilátor: 0 až 255
Přítomnostní spínač
EEP 07-10-02/A5-10-02
Senzor teploty: 0 až + 40°C
Regulátor: 0 až 255
Ventilátor: 0 až 255
Snímač dne/noci
EEP 07-10-03/A5-10-03
Teplotní senzor: 0 až + 40°C
Regulátor: 0 až 255
EEP 07-10-04/A5-10-04
Teplotní senzor: 0 až + 40°C
Regulátor: 0 až 255
Ventilátor: 0 až 255
EEP 07-10-05/A5-10-05
Teplotní senzor: 0 až + 40°C
Regulátor: 0 až 255
Přítomnostní přepínač
EEP 07-10-06/A5-10-06
Teplotní senzor: 0 až + 40°C
Regulátor: 0 až 255
Senzor dne/noci
EEP 07-10-07/A5-10-07
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 255
EEP 07-10-08/A5-10-08
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 255
Senzor přítomnosti
EEP 07-10-09/A5-10-09
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 255
Senzor dne/noci
EEP 07-10-0A/A5-10-0A
Teplotní senzor: 0 až + 40°C
Regulátor: 0 až 255
Vstupní kontakt
EEP 07-10-0B/A5-10-0B
Teplotní senzor: 0 až + 40°C
Vstupní kontakt
EEP 07-10-0C/A5-10-0C
Teplotní senzor: 0 až + 40°C
Senzor přítomnosti
EEP 07-10-0D/A5-10-0D
Teplotní senzor: 0 až + 40°C
Senzor dne/noci
EEP 07-10-10/A5-10-10
Teplotní senzor: 0 do + 40°C
Senzor vlhkosti: 0 do 100%
Regulátor: 0 do 255
Senzor přítomnosti
EEP 07-10-11/A5-10-11
Teplotní senzor: 0 až + 40°C
Senzor vlhkosti: 0 až 100%
Regulátor: 0 až 255
Senzor dne/noci
EEP 07-10-12/A5-10-12
Teplotní senzor: 0 až + 40°C
Senzor vlhkosti: 0 až 100%
Regulátor: 0 až 255
EEP 07-10-13/A5-10-13
Teplotní senzor: 0 až + 40°C
Senzor vlhkosti: 0 až 100%
Senzor pohybu
EEP 07-10-14/A5-10-14
Teplotní senzor: 0 až + 40°C
Senzor vlhkosti: 0 až 100%
Senzor dne/noci
EEP 07-10-15/A5-10-15
Teplotní senzor: -10 až + 41,2°C
Regulátor: 0 až 63
EEP 07-10-16/A5-10-16
Teplotní senzor: -10 až + 41,2°C
Regulátor: 0 až 63
Senzor pohybu
EEP 07-10-17/A5-10-17
Teplotní senzor: -10 až + 41,2°C
Senzor pohybu
EEP 07-10-18/A5-10-18
Senzor světla: 0 až 1000 lux
Regulátor teploty: 0 až + 40°C
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 7
Senzor pohybu
EEP 07-10-19/A5-10-19
Senzor vlhkosti: 0 až 100%
Regulátor teploty: 0 až + 40°C
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 7
Senzor pohybu
EEP 07-10-1A/A5-10-1A
Vstupní napětí: 0 až 5V
Regulátor teploty: 0 až + 40°C
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 7
Senzor pohybu
EEP 07-10-1B/A5-10-1B
Vstupní napětí: 0 až 5V
Senzor světla: 0 až 1000 lux
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 7
Senzor pohybu
EEP 07-10-1C/A5-10-1C
Senzor světla: 0 až 1000 lux
Senzor jasu: 0 až 1000 lux
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 7
Senzor pohybu
EEP 07-10-1D/A5-10-1D
Feuchtigkeitssensor: 0 bis 100%
Feuchtigkeitsregler: 0 bis 100%
Temperatursensor: 0 bis + 40°C
Lüfterregler: 0 bis 7
Anwesenheitsschalter
EEP 07-10-1E/A5-10-1E
Vstupní napětí: 0 až 5V
Senzor světla: 0 až 1000 lux
Teplotní senzor: 0 až + 40°C
Ventilátor: 0 až 7
Senzor pohybu
Vypínač
0 – vypnuto
1 – zapnuto
2 vypínač (nerozdělený)
0 – vypnuto
1 – zapnuto
2 vypínač
0 – vypnuto
1 – zapnuto
4 vypínač
0 – vypnuto
1 – zapnuto
2 tlačítko
0 – nestisknuto
1 – stisknuto
4 tlačítko (nerozdělené)
0 – nestisknuto
1 – stisknuto
4 tlačítko
0 – nestisknuto
1 – stisknuto
8 tlačítko
0 – nestisknuto
1 – stisknuto
Senzory teploty a vlhkosti
0 až +40°C, 0 až 100%
Teplotní senzory
Typ 1 -40 až0°C
Typ 2 -30 až+10°C
Typ 3 -20 až+20°C
Typ 4 -10 až+30°C
Typ 5 0 až +40°C
Typ 6 +10 až+50°C
Typ 7 +20 až +60°C
Typ 8 +30 až +70°C
Typ 9 +40 až +80°C
Typ 10 +50 až +90°C
Typ 11 +60 až +100°C
Typ 12 -60 až+20°C
Typ 13 -50 až +30°C
Typ 14 -40 až +40°C
Typ 15 -30 až +50°C
Typ 16 -20 až +60°C
Typ 17 -10 až +70°C
Typ 18 0 až +80°C
Typ 19 +10 až +90°C
Typ 20 +20 až +100°C
Typ 21 +30 až +110°C
Typ 22 +40 až +120°C
Typ 23 +50 až +130°C
Podporovány jsou následující aktory
Loxone EnOcean podporuje následující aktory, založené na EnOcean technologii.
Dimmer
0 až 100%
4BS Telegramm EEP A5:38:08
Relé
0 – relé otevřeno
1 – relé zavřeno
RPS Telegramm EEP F6-02-01 (digitální výstup)
Aktor žaluzií
RPS Telegramm EEP F6-02-01
Univerzální aktor
RPS Telegramm EEP F6-03-01
Aktor
4BS Telegramm EEP A5:20:01
