Touch Surface Tree

Touch Surface Tree má šest dotykových bodů pro ovládání nejdůležitějších funkcí místnosti. Zde naleznete Loxone Tlačítkový standard.

Zařízení je možné instalovat pod nevodivé materiály do tloušťky 30mm. Typicky pod kuchyňské desky. Detekce dotyku probíhá i přes materiál a je možné použít kámen, dřevo, keramiku nebo sklo.

Datasheet Touch Surface Tree

Montáž↑

Zařízení je lepeno pomocí integrovaného lepicího povrchu, navíc se doporučuje, pokud je to možné, zašroubování.

Vyvarujte se vzduchovým mezerám mezi dotykovým povrchem a příslušným povrchem!

Ujistěte se, že zařízení zůstáne přístupné i po instalaci.

Volitelně lze do povrchu vyvrtat otvory pro světlovody.

Nakonec lze na povrch aplikovat dodaný obtisk pro označení dotykových bodů.

Připojte napájecí zdroj (oranžová/bílá svorka) a komunikační vodiče Tree (zelená/bílá svorka).
Ujistěte se, že je Touch Surface napájen zdrojem PELV.

Zprovoznění↑

Po zapnutí napájení bliká stavová LED po krátké době oranžově, je-li kabeláž správná a je možné připojení k Miniserveru (Tree Extension online).

Poté postupujte podle postupu párování v Tree rozhraní.

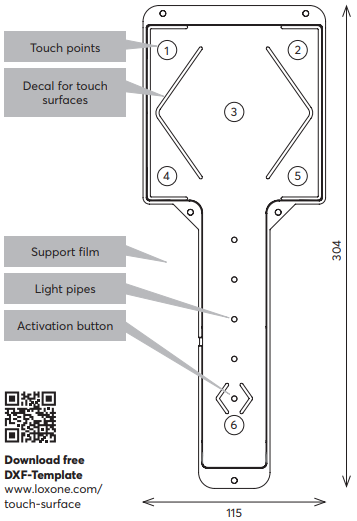

Naneste obrysovou fólii na povrch↑

Pomocí přiložené obrysové fólie můžete 5 tlačítek i aktivační tlačítko Touch Surface připevnit na libovolný hladký povrch.

Krok 1: Ujistěte se, že je povrch suchý, zbavený mastnoty a teplejší než 8 °C.

Krok 2: Pevně přitiskněte čáry na průhledný přenosový papír.

Krok 3: Umístěte fólii přesně nad Touch Surface.

Krok 4: Odstraňte podkladový papír.

Krok 5: Umístěte nálepku na povrch a ujistěte se, že je rovný, vodorovný a správně orientovaný.

Krok 6: Pevně přitlačte obrysovou fólii plochým předmětem.

Krok 7: Odstraňte přenosový papír.

Alternativně k samolepce může být povrch vyfrézován nebo jinak integrován s pěti tlačítky a aktivačním tlačítkem.

Volitelně: Otvory pro stavové LED diody↑

Krok 1: Pomocí šablony vyvrtejte do povrchu otvory pro stavové LED diody přesně pod úhlem 90°.

Krok 2: Umístěte pět světlovodných trubic přímo na povrch Loxone Surface a zasuňte je do vyvrtaných otvorů.

Krok 3: Pro vodotěsný a odolný provozní povrch doporučujeme vrty shora odborně utěsnit. Například epoxidovou pryskyřicí.

Aktivace↑

Aby nedošlo k nechtěným stiskům, je na zařízení aktivační tlačítko. Po stisknutí tohoto tlačítka bude pět dotykových bodů aktivováno po dobu 5 sekund a zbývající čas bude indikován aktivačním indikátorem. Pokud není potřeba aktivační funkce, lze aktivační tlačítko v Loxone Config podle potřeby překonfigurovat.

Kalibrace↑

Po naučení Touch Surface je nutná kalibrace. To provedete kliknutím na tlačítko Kalibrace ve vlastnostech Touch Surface.

Upravte materiál a tloušťku, abyste zajistili optimální citlivost. V případě potřeby použijte pro jemnější ladění kalibraci jednotlivých tlačítek. Vyzkoušejte všechny dotykové body dotykové plochy.

Pokud je tlačítko příliš citlivé, snižte hodnotu. Pokud tlačítko neodpovídá, zvyšte hodnotu. Hodnotu lze upravit od -5 do +5. Poté klikněte na OK a uložte kalibraci do Miniserveru.

Ostatní materiály↑

Touch Surface funguje také s mnoha minerálními kompozity, jako je Dekton®.
U jednobarevných povrchů Dekton®, jako je antracitová, šedá nebo bílá, se neočekávají žádná omezení.

Někdy výrobci přidávají kovové komponenty, aby dosáhli specifické povrchové úpravy nebo barvy. Tyto přísady však mohou mít negativní vliv na detekci dotyku, proto u takových materiálů nemůžeme poskytnout obecnou záruku funkčnosti.

Před vrtáním nebo gravírováním musí být funkce dotykového povrchu otestována partnerem společnosti Loxone.

Senzory↑

Krátký popis	Popis	Rozsah hodnot
T5	Kombinovaný vstup pro 5 dotykových bodů podle tlačítkového standardu Loxone.	∞
Vstup 6	Dotykový bod 6 (Aktivační tlačítko)	0/1

Vstupy pro diagnostiku↑

Krátký popis	Popis	Jednotky	Rozsah hodnot
Online status Touch Surface Tree	Uvádí, zda je zařízení dostupné pro Miniserver. Diagnostika Air zařízení Diagnostika Tree zařízení Diagnostika Extensionu	Digital	0/1

Vlastnosti↑

Krátký popis	Popis	Jednotky	Rozsah hodnot	Výchozí hodnota
Monitorovat Online status	Pokud je tato možnost vybrána, budete v případě, že zařízení již není k dispozici nebo přejde do režimu offline, informováni prostřednictvím Stavu systému nebo Maileru.	-	-	-
Sériové číslo	Určuje sériové číslo zařízení. Pro Extension: Zadejte 'Auto' pro automatické spárování Extensionu s neznámým sériovým číslem. Tuto možnost lze použít pouze v případě, že existuje pouze jeden Extension stejného typu. Uložte do Miniserveru, abyste mohli spárovat Extension. Poté je třeba program načíst z Miniserveru, aby se do programu přeneslo skutečné sériové číslo Extensionu.	-	-	-
Typ zařízení	Typ Tree zařízení	-	-	-
Zobrazit tlačítko 1	Použít jako separátní tlačítko	-	-	-
Zobrazit tlačítko 2	Použít jako separátní tlačítko	-	-	-
Zobrazit tlačítko 3	Použít jako separátní tlačítko	-	-	-
Zobrazit tlačítko 4	Použít jako separátní tlačítko	-	-	-
Zobrazit tlačítko 5	Použít jako separátní tlačítko	-	-	-
Zobrazit tlačítko 6	Použít jako separátní tlačítko	-	-	-
Akustické potvrzení	Akustické potvrzení při stisku tlačítka	-	-	-
Aktivace nutná	Pokud je zap., je nutné pro použití Touch Surface jej nejprve aktivovat tlačítkem pro aktivaci v jeho dolní části.	-	-	-
Používat aktivační LED	Pokud je aktivní, integrované LED diody na dotykovém povrchu zobrazují zbývající dobu aktivace po stisknutí aktivačního tlačítka. Je-li tato možnost deaktivována, lze jednotlivé LED diody ovládat logikou (není k dispozici pro bateriový provoz).	-	-	-
Timeout	Čas doběhu určuje dobu, po kterou bude Touch ještě aktivní (1-20s). Při stisku tlačítka se čas doběhu počítá znovu.	s	1...20	5
Kalibrace	Kalibrace Touch Surface Zařízení musí být naučené a je nutné mít aktivní spojení s Miniserverem	-	-	-

Bezpečnostní pokyny↑

Instalaci musí provádět kvalifikovaný elektrikář v souladu s přislušnými normami a předpisy.

Pozor! Zařízení je nutné chránit před vodou.
