Wir berichten für Sie von der Loxone Inbetriebnahme am Loxone Campus. Das Team rund um Loxone Mitgründer Thomas Moser teilt regelmäßig Tipps und Erkenntnisse zum Einsatz von Loxone in Großprojekten direkt von der Baustelle.

Smarte Beleuchtung im Glorious Bastards

Das Szenerestaurant Glorious Bastards in Kollerschlag am Loxone Campus ist ein kleines Wunderwerk der Lichtstimmungen. Unterschiedliche Leuchtmittel und Beleuchtungstechniken kommen hier zum Einsatz. In diesem Video erfahren Sie, wie die verschiedenen Beleuchtungsarten realisiert wurden und welchen Mehrwert die intelligente Automation von Beleuchtung für Gäste & Personal bietet.

Miniserver Architektur am Loxone Campus

Am Loxone Campus kommen in vielen Teilbereichen unterschiedliche Miniserver zum Einsatz. Wie ist die Miniserver Architektur am Loxone Campus aufgebaut und warum? Worauf sollte man achten, wenn man Projekte für intelligente Haus- und Gebäudeautomation realisiert? In dieser Folge Loxone Explained beantworten Loxone Gründer Thomas Moser sowie Sebastian Stöger vom Campus-Team genau diese Fragen und geben einen detaillierten Einblick in die Miniserver Struktur am Loxone Campus.

Explained: Multiplikator am Loxone Campus

Im Loxone Campus entstehen aktuell über 80 Hotelzimmer. Die Inbetriebnahme für eine solch große Anzahl von Zimmern ist normalerweise sehr zeitaufwändig. Doch bei Loxone haben wir eine Lösung entwickelt, die den Arbeitsaufwand extrem verkürzt: den Multiplikator.

In dieser Ausgabe von Loxone Explained erhalten Sie umfassende Informationen zur Inbetriebnahme der Hotelzimmer des Loxone Campus und entdecken die enormen Vorteile, die der Multiplikator mit sich bringt. Jedes Zimmer ist mit einem Miniserver Compact ausgestattet, der die Steuerung von BeschattungBeleuchtungLüftungHeizungAudio und vielem mehr übernimmt.

Energiemanagement am Loxone Campus

Mit dem Loxone Campus entsteht aktuell das intelligenteste Gebäude Europas. Hotel, Restaurant, Büro – und jeder Bereich benötigt vor allem eines: Energie. Wie kann Haus- und Gebäudeautomation nun dabei helfen, den Energieverbrauch zu reduzieren, somit Geld zu sparen und die Umwelt zu schonen?

Loxone-Gründer Thomas Moser und Campus-Held Sebastian Stöger nehmen Sie mit auf eine Reise durch den Loxone Campus. Im Video erfahren Sie alles über das intelligente Energiemanagement dieses richtungsweisenden Gebäudes.
Der Schlüssel zum Erfolg ist der Energieflussmonitor der Loxone Config. Er ermöglicht es, Energiefresser zu identifizieren und deren Verbrauch zu zügeln. In diesem Beitrag liegt der Fokus auf zwei sehr energieintensiven Bereichen:

Heizung
Im Bürobereich des Loxone Campus sorgen eine Fußbodenheizung sowie Deckeninduktionsgeräte für angenehme Temperaturen. Um deren Energieverbrauch zu überwachen und eine intelligente Ansteuerung zu ermöglichen, kommen Belimo Energy Vales zum Einsatz. Sie fungieren als Mischer im Heizkreisverteiler und erfassen sämtliche Daten rund um die Heizenergie.

Lüftung
Der größte Energieverbraucher des Campus ist jedoch die Lüftung. Es ist daher besonders wichtig herauszufinden, wie hoch der tatsächliche Lüftungsbedarf ist. Hier zeigt sich einmal mehr, dass durch Loxone bereits mit wenigen Komponenten ein umfassendes intelligentes Energiemanagement realisiert werden kann.

Zahlen, Daten, Fakten*:
Fläche Office: 3.000m²
unterteilt in 14 Segmente mit je einem Miniserver im Client-Gateway-Verbund, sowie separater Lüftungssteuerung
Grundwerte zur Kostenberechnung:
(Dauerleistung gerechnet auf das ganze Jahr)

1 Watt Wärmeleistung = 1€

1 Watt Strom = 2,50€

Luftdurchsatz im Office pro Stunde: 6.000 – 7.000m³ bei ca. 100 Personen, Frischluftanteil nach CO₂-Wert, 95% Umluftbetrieb
Maximale Auslegung der Lüftung: 20.000m³ bei ca. 300 Personen
Stromproduktion PV-Anlage: 100kW (zusätzliche 500kW in Montage)
Anschlussleistung Trafo am gesamten Campus: 630kVA
Stromverbrauch der 24V Komponenten im Office: 3kW, darunter 100 Lautsprecher und 900 RGBW Spots
Verbaute Komponenten: Miniserver, Power Supply & Backup, AI Extensions, Modbus Extension, 1-Wire Extension, Belimo Tree, Belimo Energy Valves, Trox Volumenstromregler, Belimo MPL Stellantriebe

* Die Zahlen beziehen sich teilweise auf den jeweils tagesaktuellen Wert zum Zeitpunkt der Aufnahme.

Smartes Zutrittssystem

Das Thema Zutrittsberechtigung spielt im neuen Loxone Campus eine große Rolle. Der Zutritt zu den Büroflächen ist explizit den Loxone Mitarbeitern vorbehalten. Um dies zu gewährleisten haben wir uns für Vereinzelungsanlagen der Firma dormakaba entschieden, welche sich perfekt in die Haus- & Gebäudeautomation von Loxone integrieren lassen.
Die Vereinzelungsanlagen werden über die RS232 Extension an den Miniserver angebunden und die Zutrittsberechtigung erfolgt über einen NFC Code Touch, der direkt auf der Anlage montiert ist.

Feature Alarm: Verbesserungen bei der Inbetriebnahme

Der Umzug in den neuen Campus ein wichtiges Ereignis, um die Inbetriebnahme eines mit Loxone automatisiertes Gebäude zu verbessern. Bei der Inbetriebnahme fielen folgende Dinge auf, welche nun in der Entwicklung verbessert werden.



Verkabelungscheck/Inbetriebnahmemodus LED Spot Tree

Bis dato konnte bei der Installation der LED Spots nicht automatisch überprüft werden, ob die Verkabelung korrekt vorgenommen wurde. Bei einem EFH ist eine fehlerhafte Verdrahtung eines LED Spots zwar ärgerlich, aber dennoch schnell zu beheben. In unserem neuen Auditorium, wo die LED Spots nur mit einer Hebebühne zu erreichen sind, wird eine vergessene Ader zu einer sehr großen Herausforderung! Darum werden wir ähnlich wie bei anderen Loxone Peripheriegeräten einen LED-Blinkzustand einführen. Dieser weist bei der Installation darauf hin, ob eine Spannungsversorgung und eine aufrechte Tree Kommunikation vorhanden sind.



Netzwerkübergreifender IP-Scanner

Im Loxone Campus kommen viele VLANs (Virtual Local Area Network) zum Einsatz. Mit einem in Loxone Config integrierten IP-Scanner werden wir eine Lösung bieten Miniserver subnetzübergreifend zu finden.



Belimo – automatisiertes einlernen der Feldgeräte

Im Loxone Campus kommen hunderte Belimo Feldgeräte zum Einsatz, welche meist unzugänglich in der Zwischendecke verbaut werden. Wurde die Verkabelung nicht akribisch dokumentiert, so ist die Inbetriebnahme der Komponenten nicht mehr möglich.  Daher wird es in Zukunft ein Feature in der Loxone Config geben, um eine Liste mit Seriennummern der Belimo Feldgeräte zu importieren, welche sich dann automatisiert einlernen und adressieren.



Multiplikator – mehrere Miniserver schnell und einfach hinzufügen

Bei einem Projekt wie den Loxone Campus, wo über 100 Miniserver zum Einsatz kommen, bietet sich die neue Multiplikator-Funktion an. Das hinzufügen zu einem Multiplikator Projekt muss aktuell für jeden Miniserver einzeln vorgenommen werden was viel Zeit in Anspruch nimmt. Dies werden wir vereinfachen und die Möglichkeit eines CSV-Imports bieten.






Einzug in die neuen Büroräume

Auf ins nächste Level! Für 120 Loxonauten hieß es heute Umzugskartons packen und ab in das neue Büro. Mit modernster Ausstattung, viel Raum zum konzentrierten Arbeiten und eine Menge Platz zum Wohlfühlen punktet der neue Campus.

Miniserver Struktur – Office

Unser Campus Team steht kurz vor einem wahren Meilenstein: Der Inbetriebnahme der Büroflächen des Loxone Campus. Die rund 3.000 Quadratmeter werden ab Montag, den 12.12.2022 von insgesamt 120 Loxonouten mit Leben befüllt.

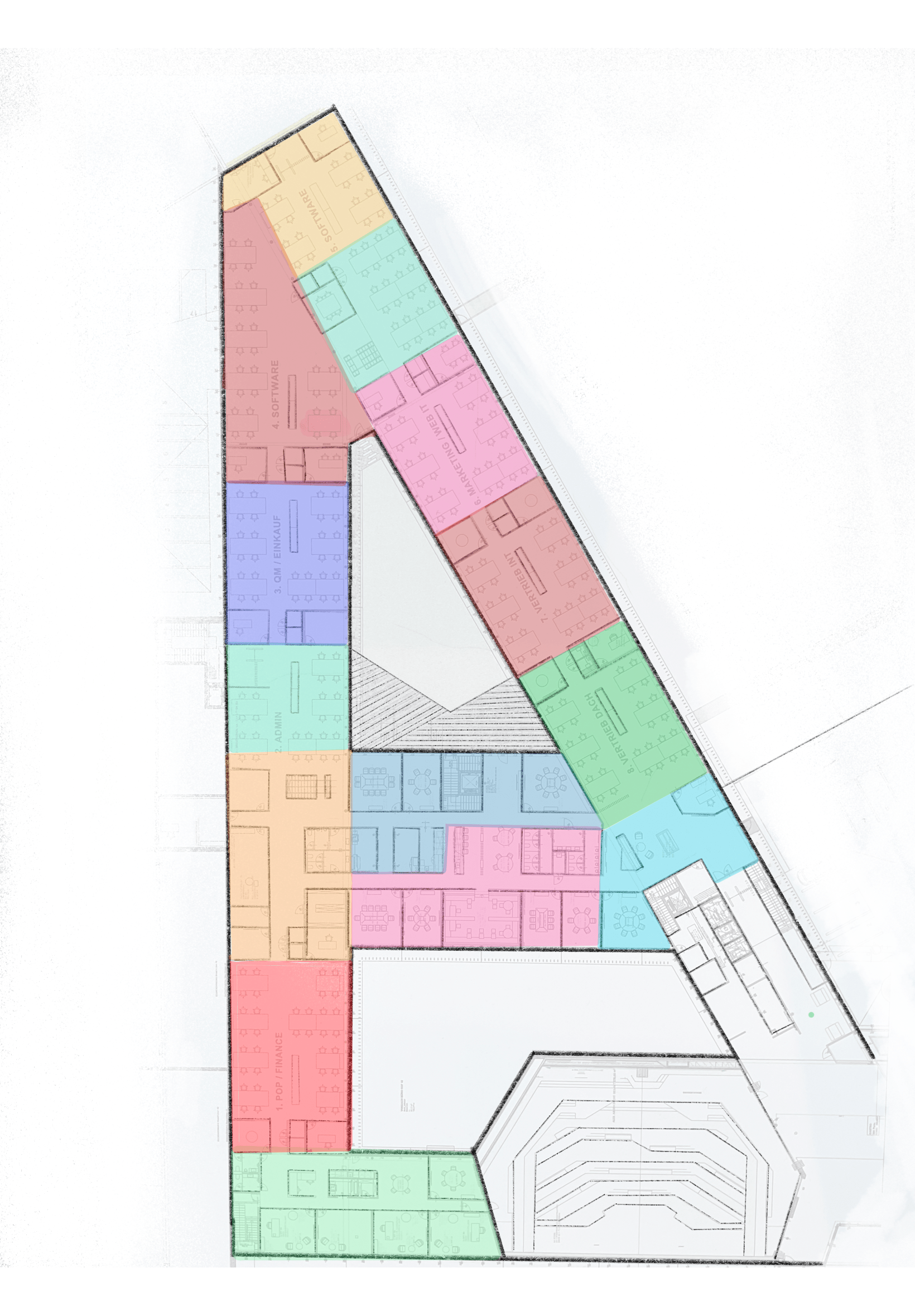

Die Bürofläche ist in 14 Bereiche mit jeweils ca. 200 Quadratmeter unterteilt, welche jeweils durch einen Miniserver Compact automatisiert werden. Alle Miniserver sind über die Netzwerkschnittstelle verbunden und kommunizieren über die Gateway-Client-Technologie.

Diese Systemarchitektur wurde gewählt, weil sie eine maximale Flexibilität und Erweiterbarkeit sowie einen stabilen Betrieb garantiert. Die Versorgung der 14 Miniserver mit der nötigen Betriebsspannung erfolgt jeweils über ein Power Supply & Backup.

Weitere technische Details:

  • Zuleitung je Bereich 230V/400V
  • Leistungsmessung via Power Supply & Backup
  • Beschattung via Zip Screens, Ansteuerung über Air-Technologie
  • Ansteuerung von Beleuchtung, Zutritt und Peripherie über Tree-Technologie
  • Deckeninduktionsgerät für Lüftung, Heizung, Kühlung, Ansteuerung via Belimo Volumenstromregler und Stellantriebe
  • Beschallung via Tree-Turbo Schnittstelle des Miniserver Compacts

Start der Inbetriebnahme

Heute startet das Team rund um Loxone Mitgründer Thomas Moser mit der Inbetriebnahme des Loxone Campus.

Ziel ist es den Loxone Campus zu nutzen um den Inbetriebnahmeprozess zu analysieren und zu optimieren. Die Erkenntnisse fließen direkt in die Produktentwicklung, Software und technische Dokumentation ein. Um dies zu gewährleisten haben wir ein breites Team an Experten aus den unterschiedlichen Bereichen zusammengestellt:

Von Links nach rechts: Thomas Pointecker (Technik Campus), Sebastian Stöger (Partner Coaching), Markus Girlinger (UX Design), Thomas Moser (CEO Loxone Group), Tobias Wöss (App Development) und David Wurm (Technischer Support)

12

Über das Projekt

Der Loxone Campus ‘Arbeitsplatze, Fläche, Anzahl Miniserver’
Campus allgemeine Infos aus technischer Sicht aufbereitet.

600 kWp
Photovoltaik

700 kW
Nahwärme Heizleistung

8 Hektar
Fläche

€ 70.000.000
Investitionssumme in Euro

80 Miniserver
Jedes Zimmer mit je
1 Miniserver Compact

40%
Energieeinsparung durch Automatisierung
