Herausforderung: Überwachung der Funktionsfähigkeit von Geräten
Viele Geräte können automatisch ein- und ausgeschalten werden – abhängig von vordefinierten Kriterien. Aber was passiert, wenn das Gerät kaputt geht? Das Gerät blockiert? Ihr Kunde wiegt sich in Sicherheit, da er glaubt, das Gerät läuft aufgrund der Automatisierung. Um Schäden zu vermeiden, ist es daher wichtig zu überwachen, ob das Gerät auch tatsächlich an ist.
Ein Beispiel ist hier die Wasserpumpe einer Zisterne. Die Pumpe wird automatisch eingeschaltet, solange der Wasserpegel in der Zisterne hoch genug ist. Die Pumpe sorgt dafür, dass das Wasser aus der Zisterne befördert wird und für die Gartenbewässerung genutzt werden kann. Sollte die Pumpe nicht funktionieren, wird kein Wasser befördert. Die Sprinkler im Garten sind aber eingeschaltet. Dies kann zu Problemen führen.
Ein anderes Beispiel ist das Lüftungssystem in einem Gebäude. Je nach vordefinierter Kriterien wie Temperatur oder Luftfeuchtigkeit wird die Lüftung automatisch aktiviert. Mit der Zeit kann es zu Ablagerungen oder Verschmutzung des Lüftungsauslasses kommen. Dies führt zu einem höheren Widerstand und kann ein Problem für die Lüftung verursachen.
Um solche Fälle zu vermeiden, ist es wichtig solche Geräte zu überwachen. Sollte es zu einem Ausfall kommen, sollte der Besitzer oder die zuständige Person schnellstmöglich informiert werden. All das kann mit Loxone realisiert werden. Wie, das zeigen wir Ihnen in diesem Anwendungsbeispiel.
Lösung: Stromfluss erkennen und überwachen
Bei diesem Anwendungsbeispiel gehen wir von einer zentralen Lüftungsanlage in einem Gebäude aus. Zwei Lüfter sind mittels einer Nano 2 Relay Tree in das Loxone System integriert. Das Nano 2 Relay Tree ist ein Unterputzaktor der auch den elektrischen Stromfluss der angeschlossenen Lüfter erkennen kann. Sollte es zu einer Blockade im Lüfter kommen, erhöht sich der Widerstand im Lüftungssystem. Die Lüftung muss so mehr Energie aufwenden um weiterhin ihre Aufgabe zu erledigen. Dieser erhöhte Strombedarf wird über die Nano 2 Relay Tree erkannt. Ist der Strombedarf höher als 4 Ampere, wird die Lüftung automatisch ausgeschaltet. Zusätzlich wird der Gebäudeinhaber oder der Technische Mitarbeiter via Push Notification informiert: „Shutdown der zentralen Lüftungsanlage wegen zu hohem Strombedarf! Bitte prüfen Sie das Lüftungssytem!“

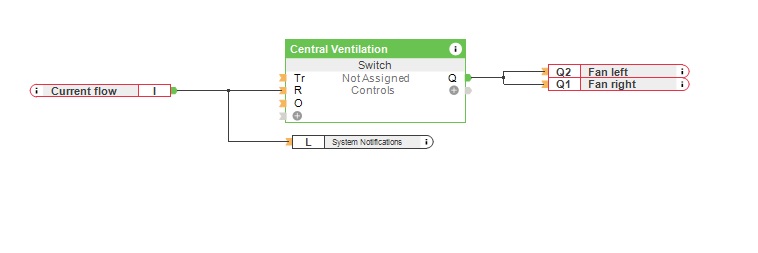

In der Loxone Config liefern die Eingänge der Nano 2 Relay Tree die Informationen zum Stromfluss an den „Schalter„-Baustein. Dieser Baustein schaltet die Lüfter ein oder aus, basierend auf den Informationen der Nano 2 Relay Tree.
Hardware:
Konfiguration:
Musterdatei:
Current Flow Detection
Die Vorteile einer Stromfluss-Erkennung
Automatisierte Prozesse nehmen viele Aufgaben ab und helfen Zeit zu sparen. Unter der Annahme, dass die angesteuerten Geräte verlässlich laufen. Um zu erkennen, sollte eines der Geräte nicht funktionstüchtig sein, ist es wichtig den Stromfluss zu erkennen und zu überwachen. Wird ein Problem mit dem Gerät zu spät erkannt, kann dies Kosten und Schäden zur Folge haben. Als Beispiele kann hier die Überwachung von Pumpen oder der Lüftungsanlage genannt werden. Dies hilft Ihrem Kunden Zeit und Geld zu sparen.
Dieses Anwendungsbeispiel lässt sich sowohl in einem Eigenheim aber auch in Gewerbeobjekten umsetzen. Vor allem in größeren Gebäuden ist es oft schwierig alle Geräte im Blick zu haben. Eine Überwachung dieser, hilft dem Unternehmen Ressourcen einzusparen.
Die Nano 2 Relay Tree kann für viele Anwendungen eingesetzt werden. So auch z.B. für die Automatikbeschattung. Setzen Sie den Nano 2 Relay Tree für die Automatisierung der Beschattung ein, so wird die Fahrzeit der Beschattung automatisch ermittelt. Voraussetzung dafür ist eine Stromaufnahme von >50W.
