Caso práctico Loxone: Vivienda Ecléctica
Esta casa unifamiliar que incorpora el sistema Loxone Smart Home se encuentra en la población de Navàs, en la provincia de Barcelona. Una casa con personalidad propia adaptada al día a día de una familia que prioriza el ahorro y el confort.
Sobre el proyecto
Nombre: Vivienda Ecléctica Loxone
Localización: Navàs, España
Año rehabilitación: 2015
Tamaño: 100m2
Partner: Marc Castells
Bienvenido a casa
Al entrar en casa, se coloca la llave electrónica al lector y el recibidor te da la bienvenida con todo un espectáculo de contrastes. Interruptores de porcelana junto a sensores de movimiento. iPhones conviviendo junto a un antiguo teléfono e iluminación LED combinada con bombillas del “siglo pasado”.
Una Smart Home no está reñida con lo tradicional, cada casa tiene su carácter y en este proyecto de referencia encontramos detalles que enamoran.
Control de accesos
Cada miembro de la familia tiene una llave electrónica y en la pared de la entrada se encuentran cuatro lectores que permiten reconocer cuando hay alguien en casa.
Al llegar: se desactiva el sistema de alarma y se activa la recirculación del agua caliente. Además, si es de día, las persianas suben automáticamente y si es de noche, las persianas siguen abajo y se activa la escena de iluminación del baño.
Al salir de casa: la alarma se activa, el circuito de recirculación se para y bajan todas las persianas.
Un aspecto muy importante para el propietario es que necesita recibir paquetes, también cuando está fuera de casa, de forma que tiene la puerta de entrada a la escalera automatizada y cuando viene el mensajero, puede abrir desde su Smartphone esté donde esté.
Iluminación a todo color

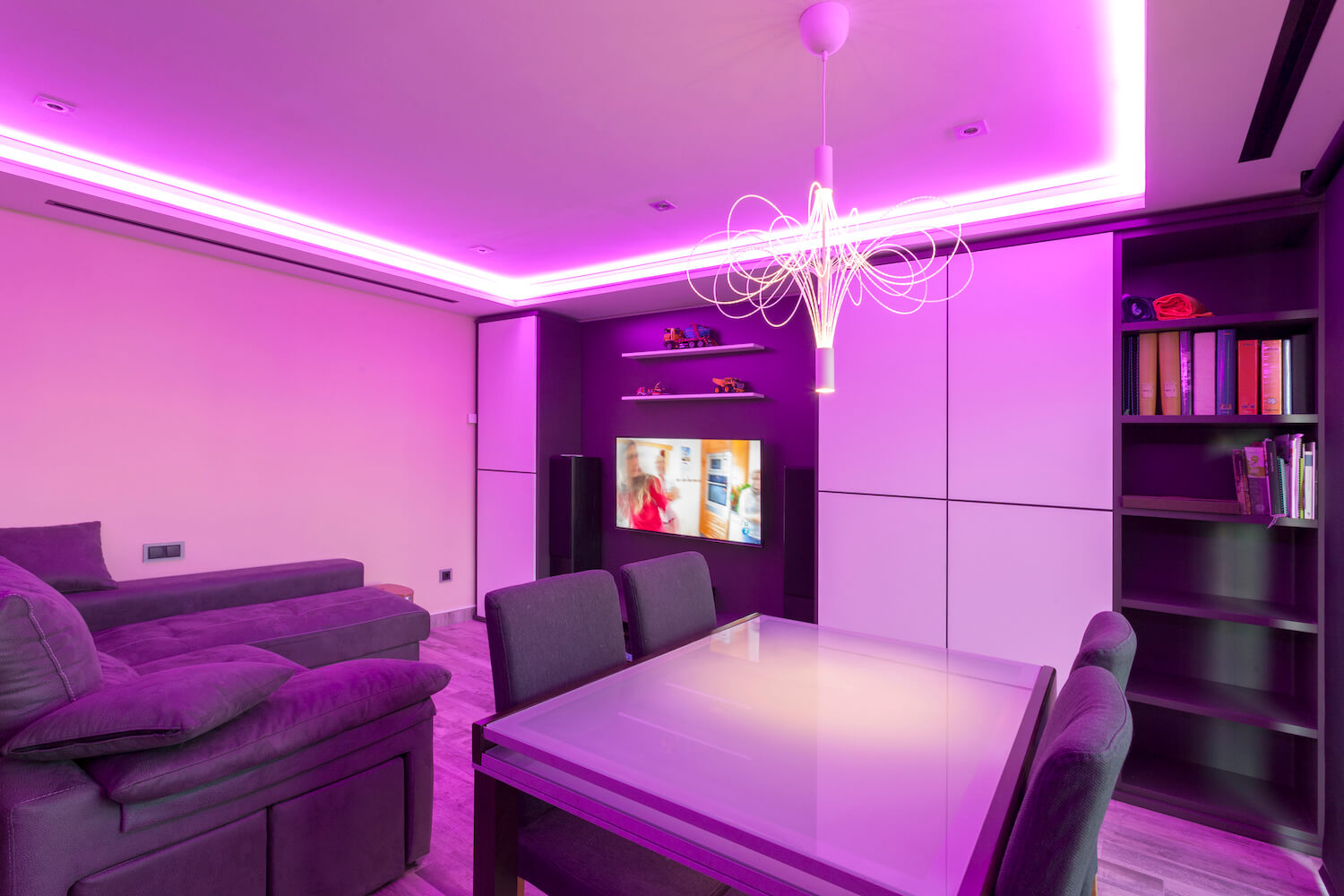

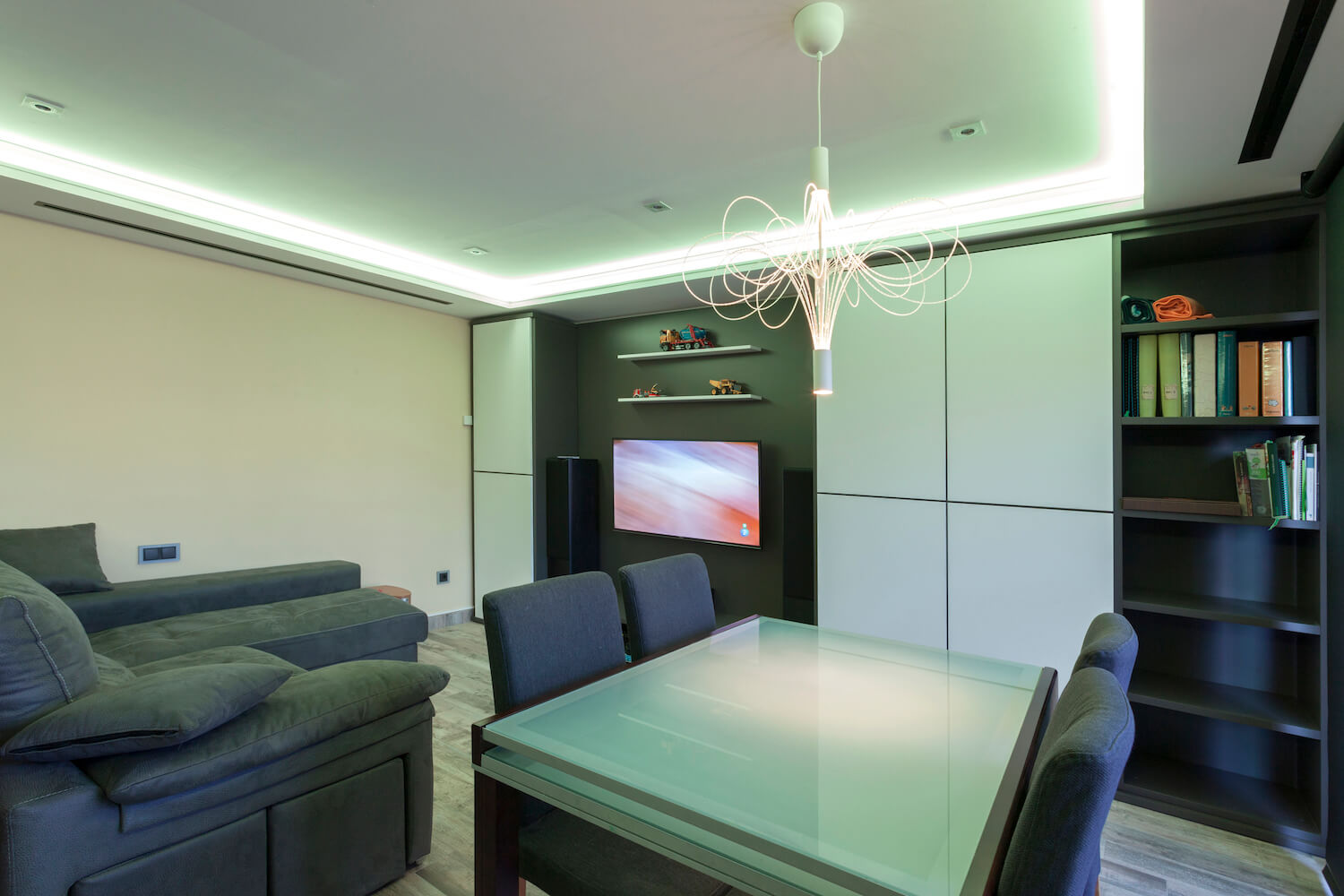

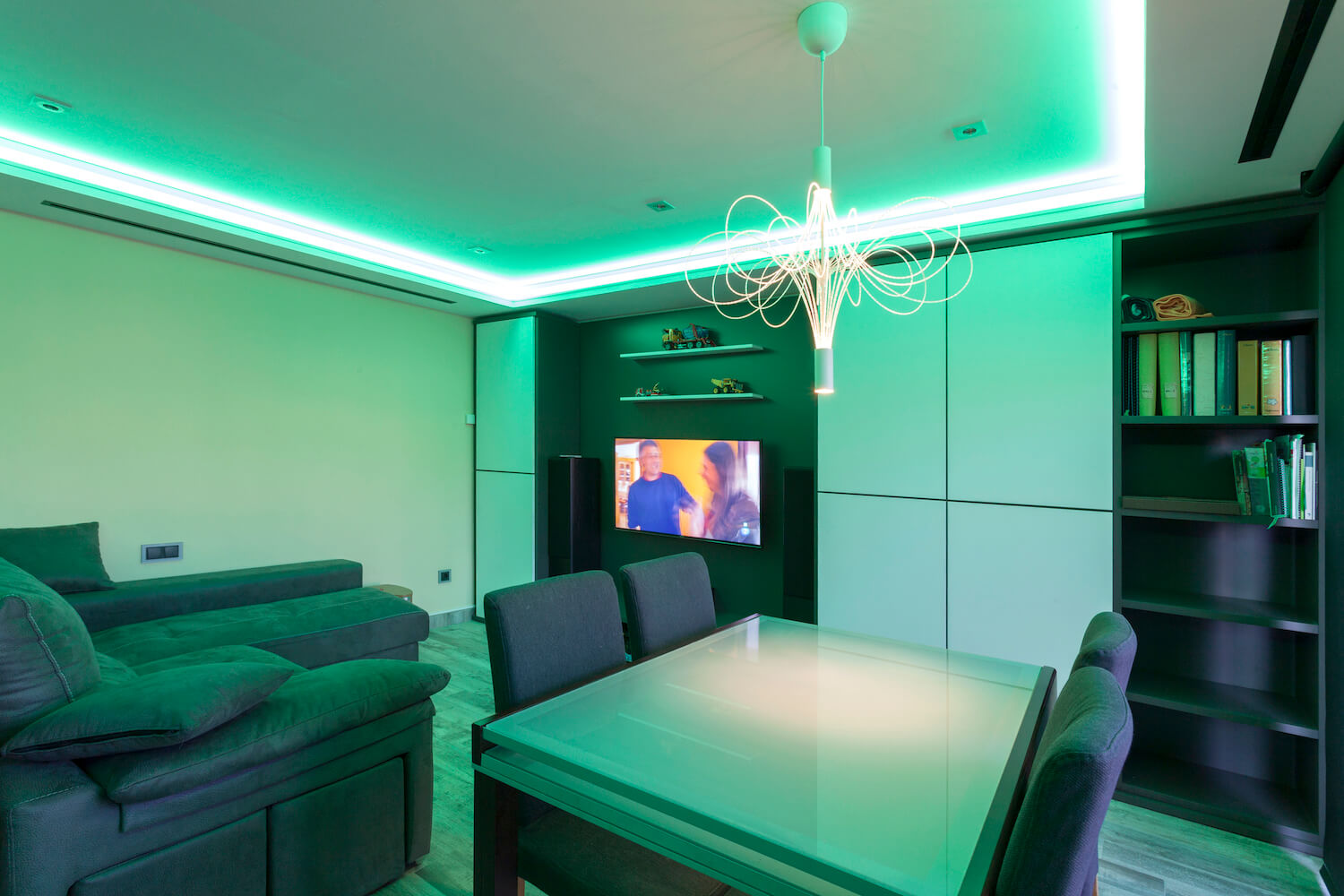

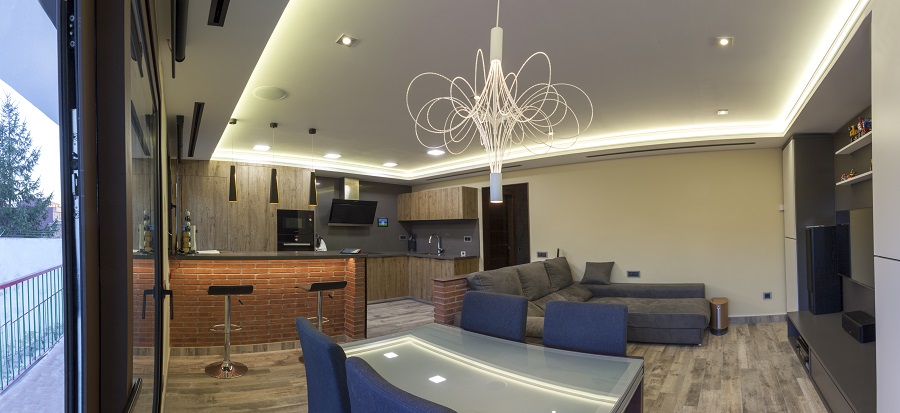

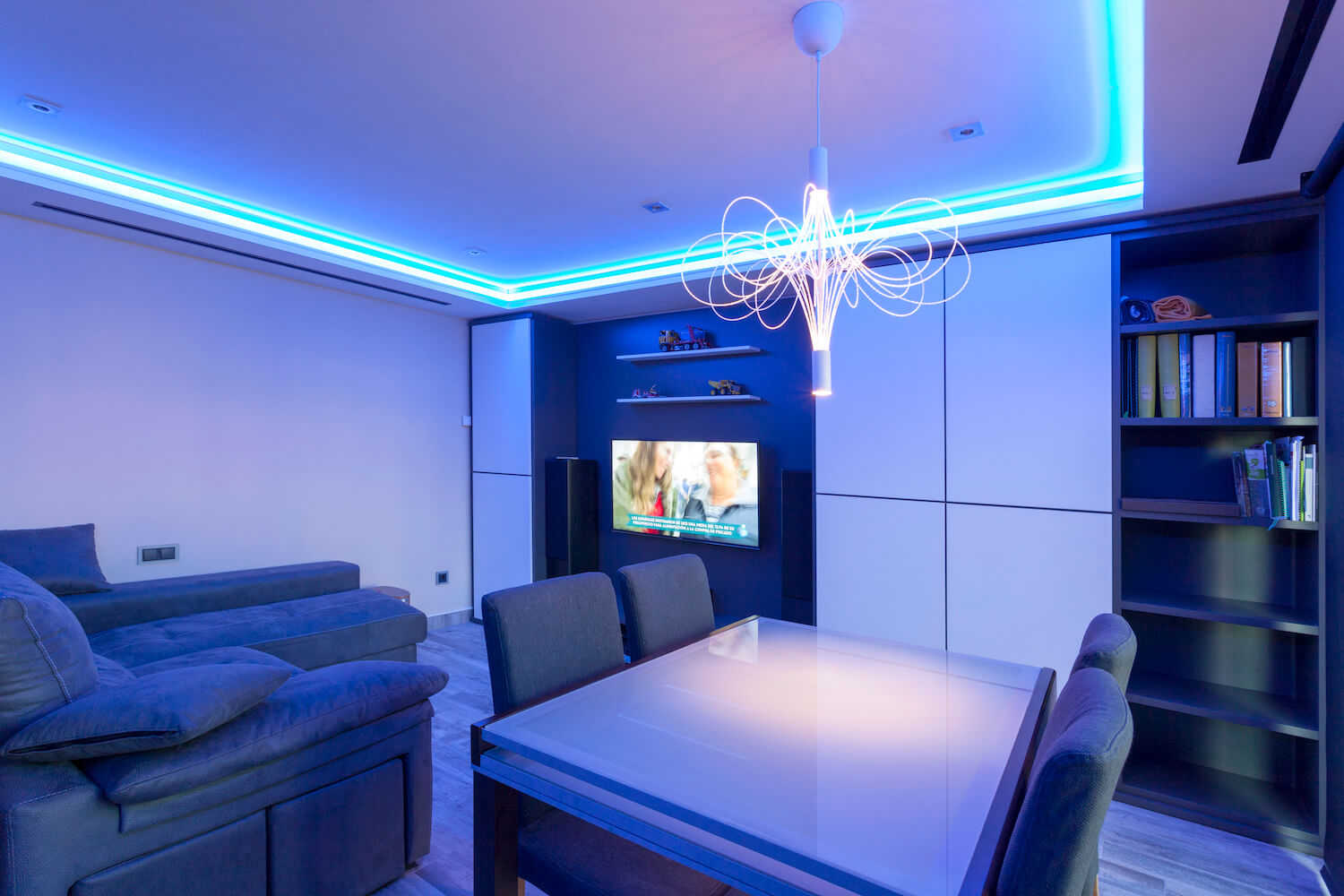

En la cocina-comedor, la iluminación toma un papel relevante, con muchisimas posibilidades de combinación. Las tiras LED RGBW instaladas en el techo permiten programar escenas de lo más extremadas.
Desde el iPad o el Smartphone se pueden elegir las escenas de iluminación para cada momento, como la de Cocinar o Cenar. Además, una característica muy práctica para los usuarios es el pulsador que se encuentra justo al lado del sofá, pudiendo cambiar de escena de la forma más cómoda.
Como funcionalidad importante, la instalación de un luxómetro en el pasillo permite encender la luz solamente cuando no entre luz del exterior. En este punto de la casa, la iluminación se enciende y apaga mediante un detector de movimiento.
Un despertador único

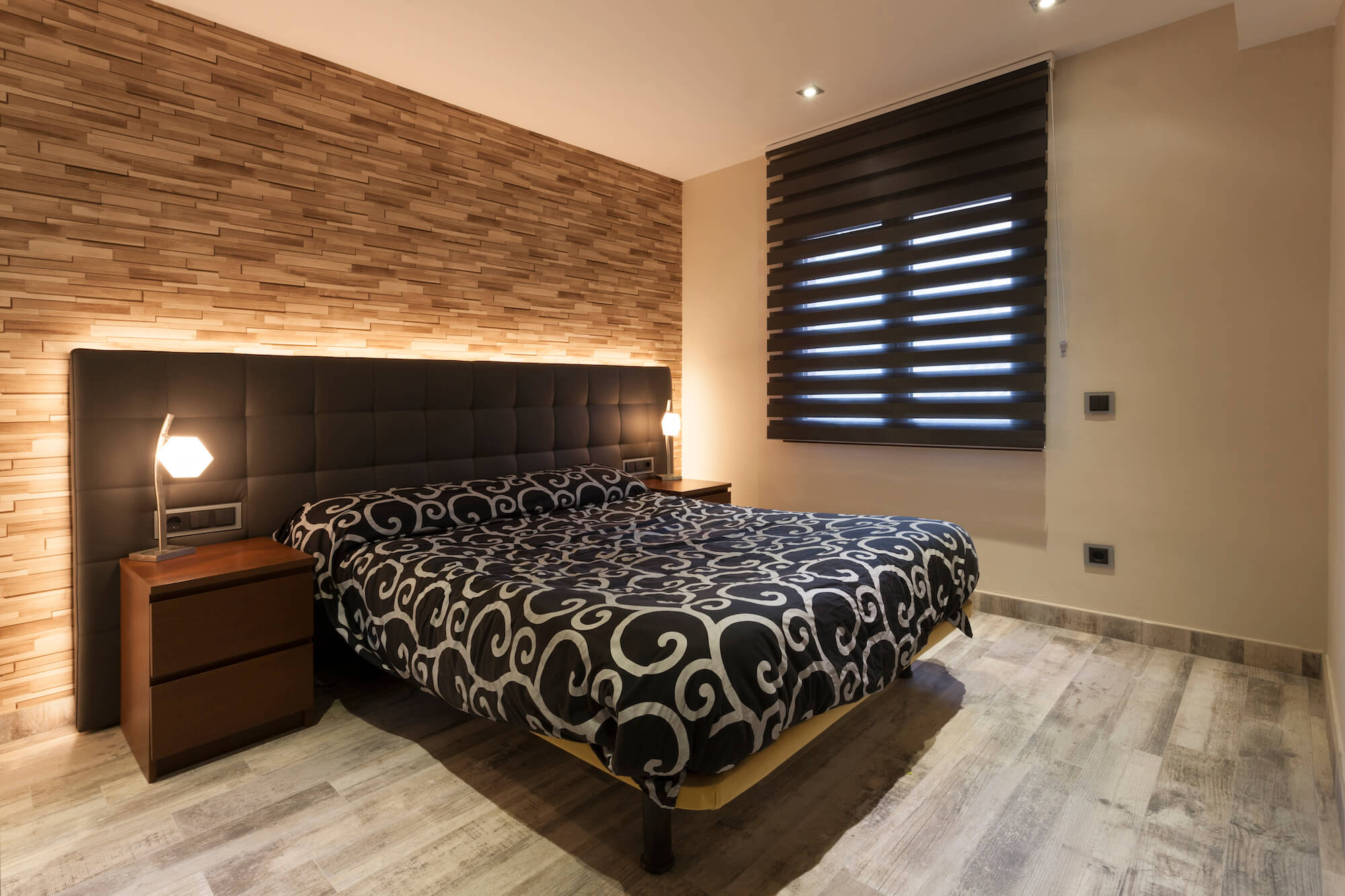

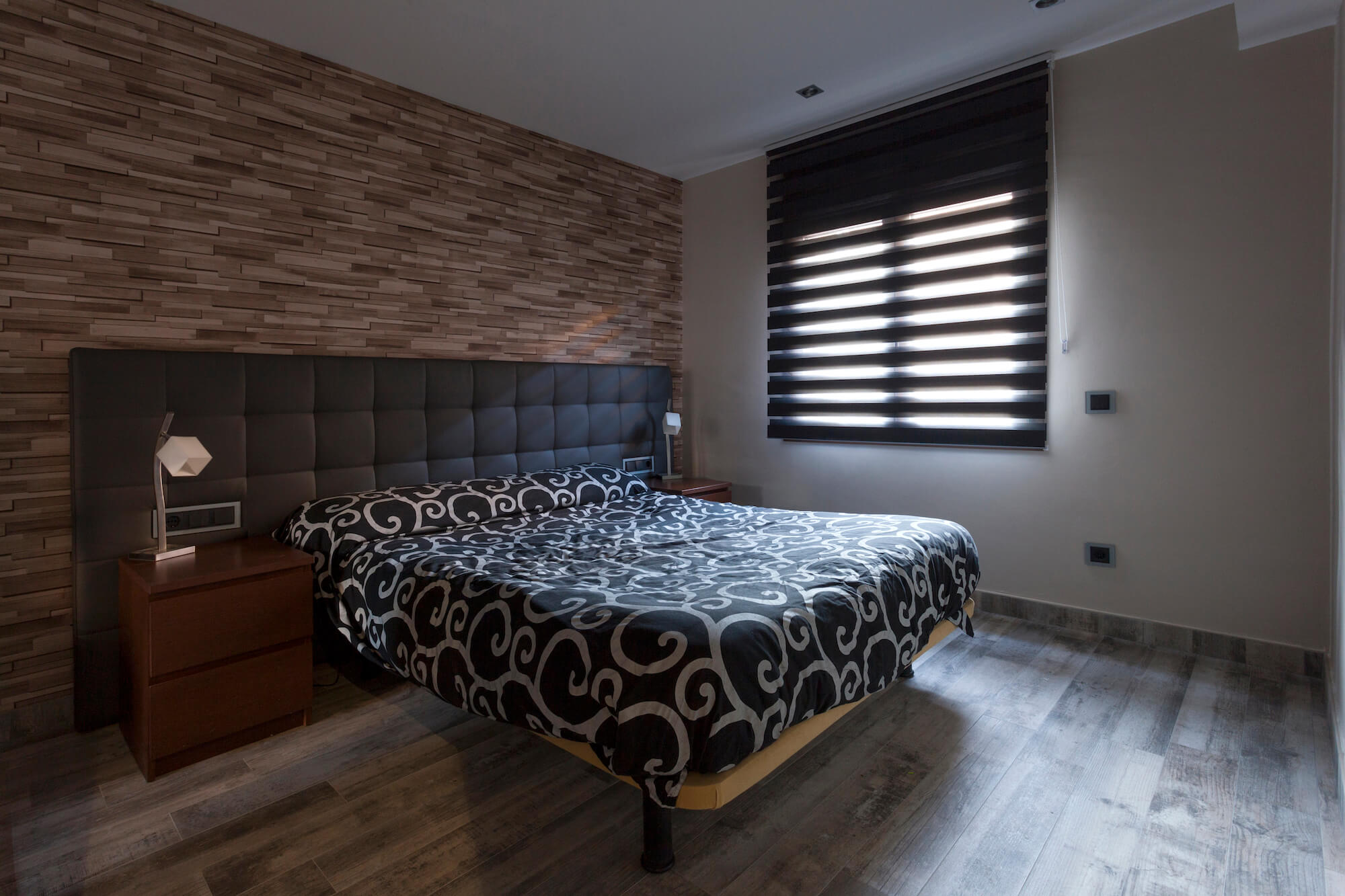

En la habitación principal, se ha integrado una tira LED en el cabezal de la cama, provocando un efecto exclusivo e impactante. Estas luces, además de ser un componente decorativo excelente, tiene programada la función de despertador, de forma que a la hora de levantarse se enciende y apaga intermitentemente. Al ser una luz suave, provoca un despertar agradable con lo que los propietarios están encantados.
La persiana, addicionalmente, sube 5 minutos después de empezar la función despertador. ¡Es hora de levantarse!
Perfecta climatización
Una climatización completa con el objetivo principal de tener un elevado confort y control del ahorro energético. El sistema de suelo radiante, con zonificación en cada habitación, permite frío y calor, con el refuerzo de un fan-coil en el techo, con conductos y rejillas motorizadas en cada habitación.
Un generador aerotérmico permite que la producción de energía sea más eficiente.
Cada habitación tiene su temperatura durante todo el día, de forma que el confort y el ahorro es mucho mayor que en una casa con calefacción central.
Accesorios de lo más versátiles
En las ventanas se encuentra integrado un detector de apertura metálico el cual se ha programado junto al resto de la Smart Home. Gracias a este accesorio podemos:
- Prohibir que las persianas de las puertas bajen si éstas están abiertas a modo de seguridad para que se cierren cuando alguien está fuera la terraza.
- Parar el sistema de clima si las salidas al exterior están abiertas más de 5 minutos.
- Activar la alarma de intrusión en caso de que se abra alguna ventana o puerta cuando no hay nadie en casa.
La función favorita
“Absoluto control desde el iPad”
Nos encanta la flexibilidad que tenemos para controlar la casa. Utilizamos mucho el iPad y lo colocamos en la pared del comedor y de la cocina como pantalla de visualización. Realmente es muy práctico porque en la cocina podemos leer las recetas cómodamente mientras controlamos las escenas que necesitemos en cada momento.
Marc y Anna.
Propietarios.
Sombreado automático
La función de sombreado automático se realiza en el comedor y habitaciones, a través de las persianas y cortinas automatizadas. Cuando es de día y la casa está ocupada, las persianas están arriba. Al anochecer o cuando no hay nadie en casa, las persianas bajan automáticamente sin tener que preocuparse.
Las persianas, al estar incluidas dentro de la programación de la Smart Home, se sincronizan con las escenas. Por ejemplo la escena de ver la tele, las luces quedan tenues y las persianas quedan en sombreado, ¡y todo con un solo click!
Más sobre sombreado
¡Un huerto inteligente!
En esta casa se ha habilitado un depósito que recoge agua de la lluvia, controlando el nivel gracias a un sensor de ultrasonidos. Este agua se utiliza para los sanitarios y el regadío del huerto de forma automática. Se ha programado para que el depósito no se vacíe totalmente ya que de esta forma, la bomba puede funcionar siempre correctamente. El sistema gestiona las válvulas y by-pass del agua de la red en caso que se pase un periodo sin lluvias.
Gracias a un sensor de lluvia, el sistema conoce si el huerto necesita regarse o cancela el regadío durante 24 horas si ha estado lloviendo anteriormente.
Para la parte de visualización, existen diferentes usuarios. Por ejemplo, la abuela de los niños es la encargada de cuidarse del huerto, así que ella tiene acceso a esta parte de la visualización, de forma que se simplifica el control.
Para los más técnicos
Componentes utilizados
- 1x Miniserver
- 5x Extensions
- 2x 1-wire Extensions
- 1x Air Base Extension
- Dimmer RGBW Air
- Tiras LED RGBW
- Válvulas 0-10 proporcionales
- Sensor de temperatura 1-wire
- Sensor de temperarura y humedad Air
- Fuentes de alimentación
- 5 Lectores i-Button (4 en la entrada del piso, 1 en la entrada principal)
- Sensor de lluvia
- Anemómetro (previsión de instalar toldos)
- Sensor de ultrasonidos para el control de nivel del depósito
- 4 Llaves iButton
Tecnología utilizada
- Tecnología 1-wire para el control de los iButton y sensores de temperatura 1-wire para el control de la temperatura de las habitaciones.
- Iluminación LED RGBW para las escenas de color e iluminación a bajo consumo.
- Tecnología vía radio Loxone Air.
- Control de la calefacción vía suelo radiante, frío y calor, y fan coil con conductos y rejillas en todas las estancias.
- Control de la recirculación del agua caliente.
- Programación de avisos vía email y notificaciones push.
- Servicio Meteorológico para el cuidado de los exteriores
