Datos técnicos
Alimentación: 24VDC (-10%…+5%)
Potencia
Rojo: 4,8W
Verde: 2,0W
Azul: 3.2W
WW: 9,4W
Temperatura de funcionamiento 0°…55°C
Protección IP 20
Regulación de intensidad 1…100%
Eficacia luminosa 741,5lm
Temperatura del color RGB 3000K
Ángulo 120°
Dimensiones: D = 80mm H = 70mm
Puesta en marcha
Para la instalación de las luces LED Spot Tree RGBW de superficie se debe conectar la alimentación de 24V y el bus Tree (terminales verde/blanco).
Ahora se deben buscar los LED Spot Tree RGBW de superficie en el software. Seleccionar la Tree Extension y clicar en «Buscar dispositivos Tree».
En la ventana de resultados de búsqueda, se listan todos los dispositivos conectados al bus Tree.
Los LED Spot se identifican parpadeando. Si no es el caso, revisa el cableado de los dispositivos.
Seleccionar el Spot que se desee integrar al programa, identificar nombre y posición y clicar en «Crear un dispositivo».
En el árbol de periferia aparecerá el dispositivo listo para programar.
Actuador RGB
Actuador WW

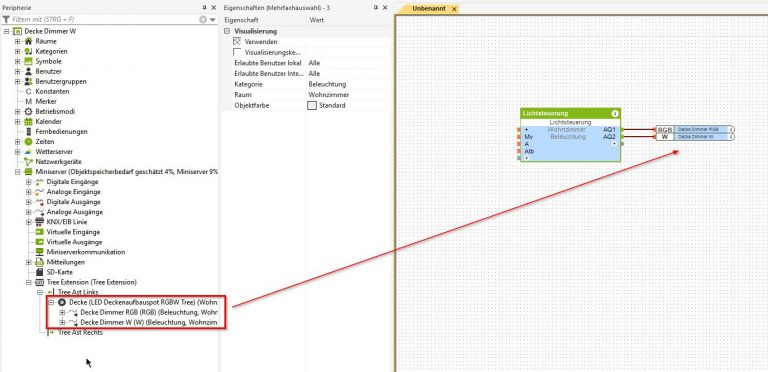

Para la configuración, arrastra las salidas al bloque de control de iluminación.
Cableado
Descargas
Guía rápida del LED Spot Tree RGBW de superficie (pdf)
