Projet smart home : Installation et test des périphériques
Le câblage de votre projet smart home est prêt ? Il est l’heure de vous lancer dans l’installation et les tests des équipements. Un système domotique va d’ailleurs vous permettre de gagner énormément de temps pour cette étape cruciale de votre projet. En effet, s’il y a bien des similitude avec une installation électrique classique, celle d’une smart home est intelligente !
Brancher les équipements

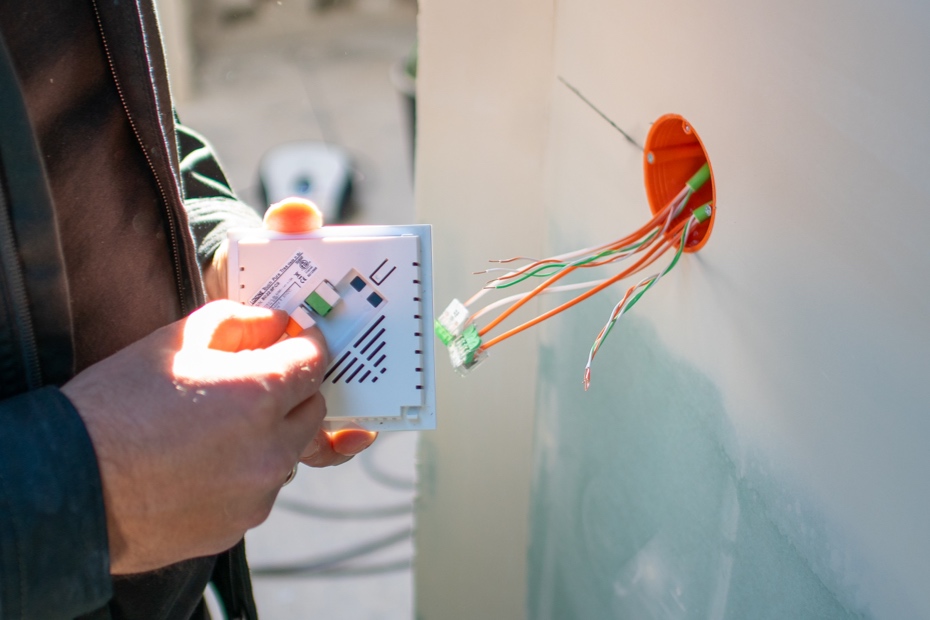

Le câblage est fait. Il a été pensé pour intégrer les différents équipements nécessaires au projet. Maintenant, il vous faut brancher chaque équipement au réseau. Jusqu’ici rien ne diffère d’une installation électrique classique, mais pour un projet smart home, le câblage va permettre de gagner du temps ! Explication

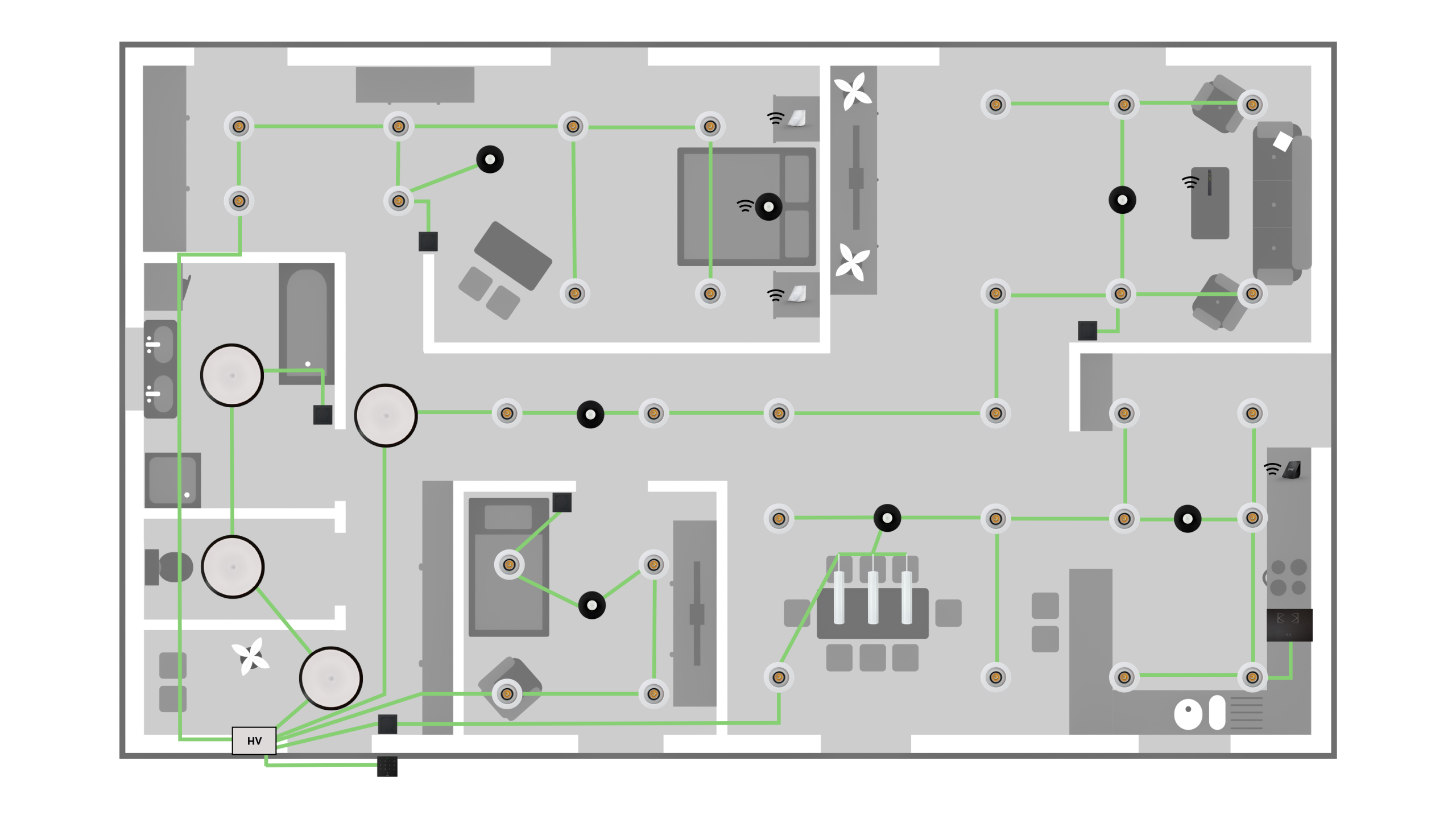

Un projet smart home débuté avec un câblage et une signalétique intelligente. L’idée est qu’un bon système pour un projet smart home doit pouvoir rendre intelligente l’installation électrique.
Chez Loxone notre câble Tree dispose de couleur (fil blanc, vert et orange) pour faciliter au maximum l’installation des périphériques. Ce code couleur permet de tirer profit d’une installation simple et qui permettra un retour d’état pour savoir si vos équipements sont correctement installés. Nous le verrons plus loin dans cet article.
Faire attention au câblage.
Le code couleur de votre réseau de câblage est primordial
Lancer la phase de test / mise en service
Relancer le courant
Pour vérifier que vos branchements sont corrects et opérationnels il est temps d’allumer le cerveau de votre installation. Remonter le disjoncteur permettra d’alimenter votre système.

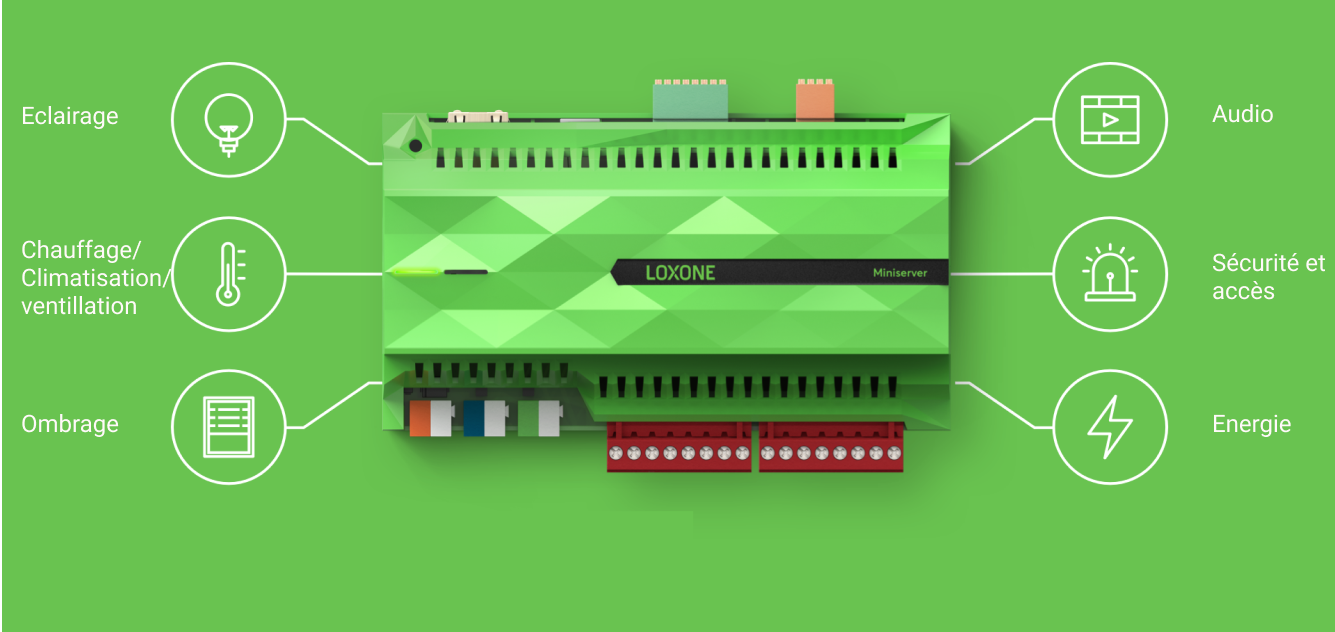

Chez Loxone, c’est le Miniserver sera le cerveau de votre installation.
Appairage des équipements
Une fois le courant relancé, vous allez devoir appairer vos équipements avec votre hardware. Bien souvent il vous faudra rentrer manuellement le numéro de série ou l’adresse IP de chaque équipement dans le logiciel que vous utilisez.
Chez Loxone, les périphériques de la marques sont instantanément reconnus par Loxone Config. Une liste de vos équipements apparait et vous n’avez qu’à vérifier qu’ils sont tous présents. Si un équipement filaire manque, c’est parce qu’il est mal câblé.
Le diagnostic intelligent
La solution Loxone est pensée pour simplifier la vie des occupants d’une smart home, mais aussi de ceux qui installent nos produits, nos partenaires.
Grâce au diagnostic par le retour d’état des équipement, un code couleur permet de savoir si un équipement est correctement connecté et appairé au système. S’il est mal câblé, il n’apparait pas dans Loxone Config. Il faut bien spécifier que le code couleur apparait sur l’équipement mal câblé directement.
Cependant, tous les équipements Loxone n’ont pas forcément de code couleur en cas de mauvais câblage : un spot n’a pas de code couleur par exemple.
Vous pouvez déjà détecter les erreurs de câblage en fonction du clignotement des LEDs de statut des appareils Tree:
- Clignotement orange : l’appareil dispose d’une connexion à l’Extension Tree, mais n’a pas encore été appairé (= câblage OK)
- Clignotement rouge : l’appareil n’est pas connecté au Miniserver (Vérifiez le câblage de cette branche Tree)

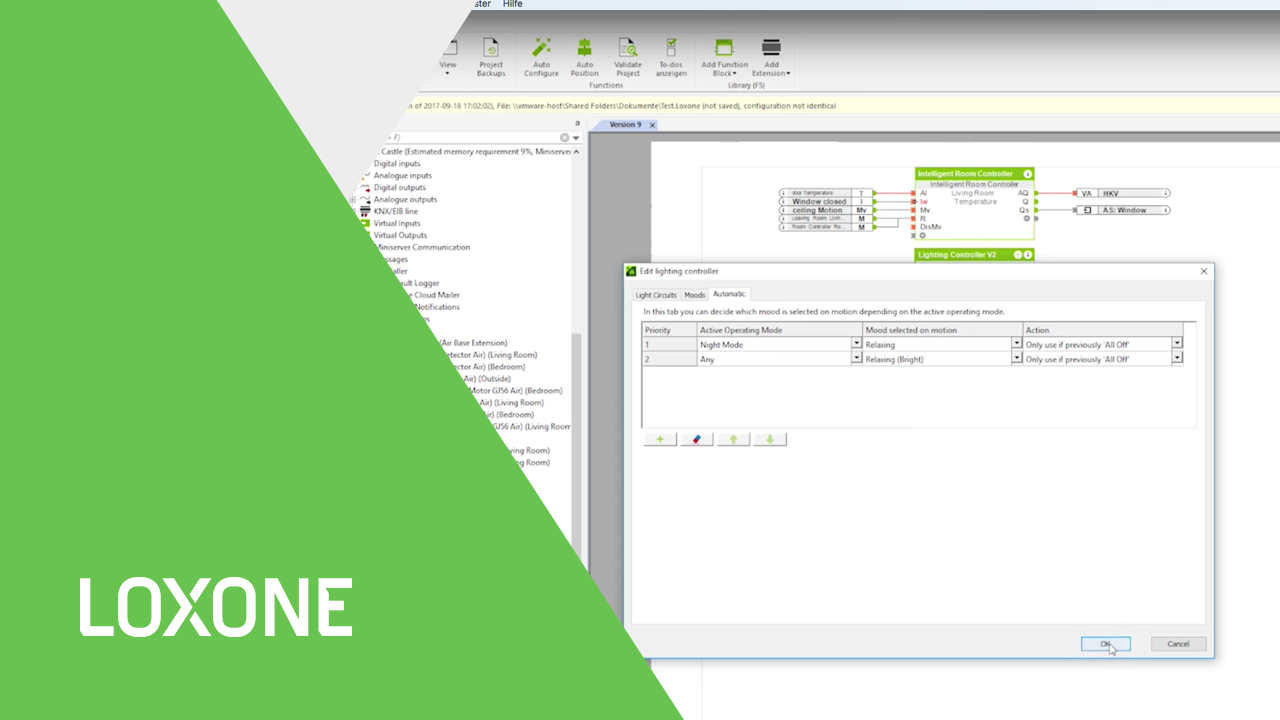

Pour pouvoir examiner la communication sur les différentes branches de l’Extension Tree, il y a la boîte de dialogue de diagnostic dans Loxone Config.
Par exemple, vous pouvez utiliser les diagnostics pour analyser les problèmes de câblage rapidement et facilement.
Un système intelligent qui simplifie la vie
La boîte de dialogue de diagnostic répertorie tous les appareils connectés.
Les couleurs verte, jaune et rouge indiquent l’état de la communication des appareils Tree.
|
Communication sans erreur |
|
Certains télégrammes sont perdus. Vérifiez le câblage. Causes typiques : Ex. points de serrage lâches, longueur de câble, topologies de câblage défavorables,… |
|
Aucune communication possible avec cet appareil possible. Vérifiez le câblage. Causes typiques : Ex. rupture de câble, inversion de polarité,… |
Si une erreur est corrigée pendant un diagnostic en cours, le code de couleur des appareils change. (affichage en temps réel)

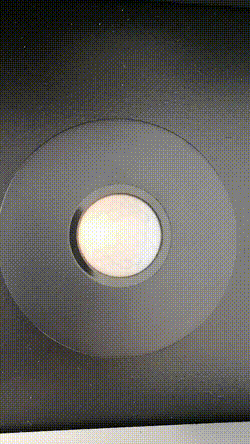

Concernant les appareil sans système de lumière comme les Touch, un son (cliquetis) est émis pour savoir que l’appareil est bien appairé. Cela permet aussi de reconnaitre quel appareil est utilisé lors de la configuration.
Le diagnostic Tree détecte également les courts-circuits entre les branches de Tree. Ceci est par ailleurs affiché dans le résultat du diagnostic.
Tout est sous contrôle
Votre appairage est terminé, vos périphériques sont bien branchés. Si des modifications doivent être faites dans l’emplacements des équipements, il est hyper facile de remplacer les périphériques. Il vous suffit d’éteindre le réseau électrique, de remplacer l’équipement et de suivre à nouveau les étapes du dessus pour appairer et valider l’appairage du nouvel équipement.
Votre projet smart home peut passer à la troisième étape : la configuration.
