L'actionneur de stores Air est un actionneur radio pour contrôler la tension du secteur, qui fonctionne via la technologie radio Loxone Air. Des dispositifs d’ombrage et d’autres charges peuvent être connectés aux deux sorties relais. L'appareil est équipé de connecteurs Hirschmann STAK3 / STAS3 et peut donc être branché sur la ligne d'alimentation du dispositif d'ombrage.
Fiche technique de l'actionneur d'ombrage Air
Table des matières
Montage↑

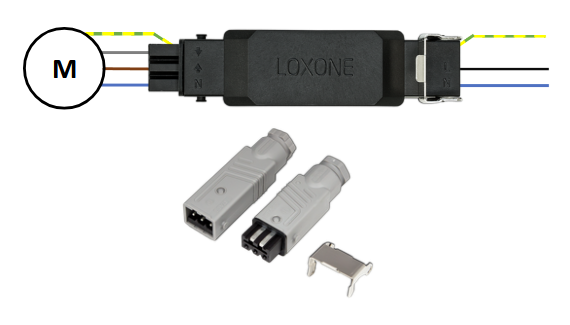

Installez le périphérique à l'emplacement souhaité et connectez les connecteurs.
|
Installez l'appareil et les câbles de raccordement de manière à ce qu'ils ne soient pas endommagés par le dispositif d'ombrage. |
|
|
Un assemblage soigneux est nécessaire pour éviter les infiltrations d'eau. Assurez-vous que les joints des deux connecteurs sont correctement insérés, que les supports de verrouillage sont fermés et que les presse-étoupes des connecteurs sont bien serrés. Si possible, placez l'appareil de sorte que le lettrage Loxone soit orienté vers le haut et que l'appareil soit protégé des fortes pluies, des inondations et de l'eau stagnante. |
Enfin, allumez l'alimentation.
Mise en service↑
Le mode d'appairage est actif dès la première mise sous tension. Ceci est signalé par un bref clic audible sur les relais ou monté / descente de l'ombrage.
Suivez ensuite la procédure d'appairage sur l'interface Air.
Si vous souhaitez activer le mode appairage manuellement, débranchez d'abord le périphérique de l'alimentation pendant 10 secondes, puis rebranchez-le. Si le produit n'est pas appairer à un Miniserver dans les deux minutes, le mode d'appairage sera activé pendant 30 minutes.
Programmation↑
Dans les propriétés sous Application, vous pouvez choisir d'utiliser le Actionneur de Store Air pour l'ombrage ou comme actionneur universel.
Lorsqu'il est utilisé comme actionneur d'ombrage, faites glisser et déposez l'appareil sur la page de programmation pour créer un bloc de fonction Ombrage Automatique. Dans les propriétés du bloc fonction, l'actionneur d'ombrage est déjà affecté.
Afin d'apprendre les temps de parcours, le dispositif d'ombrage doit effectuer trois parcours complets dans des directions opposées. (entièrement ouvert - entièrement fermé - entièrement ouvert). Le voyage ne doit pas être interrompu. Les temps sont mesurés et automatiquement transférés au bloc d'Ombrage Automatique.

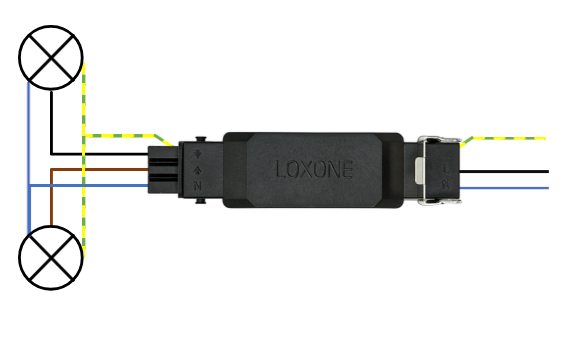

Lorsqu'il est utilisé comme actionneur universel, vous disposez de deux sorties numériques librement programmables et d'une entrée numérique pour le flux de courant. La valeur seuil du flux de courant ne peut pas être modifié.
Actionneurs↑
| Résumé | Unité |
|---|---|
| Connecteur API | Texte |
Entrées diagnostic↑
| Résumé | Description | Unité | Valeurs |
|---|---|---|---|
| Statut en ligne Actionneur de store Air | Indique si l'appareil est accessible par le miniserveur. Diagnostics for Air devices Diagnostics pour les appareils Tree Diagnostics pour les extensions |
Numérique | 0/1 |
| Température du système | Fournit la température interne de l'appareil. Il s'agit souvent de la température du processeur ou d'un autre emplacement de l'appareil. |
° | ∞ |
| Température d'arrêt | L'entrée est active, lorsque les sorties de l'appareil ont été désactivées en raison d'une température élevée de l'appareil. Raisons possibles : Température ambiante trop élevée, sorties surchargées. | Numérique | 0/1 |
Propriétés↑
| Résumé | Description | Valeur défaut |
|---|---|---|
| Surveiller le statut en ligne | Si cette case est cochée, vous serez averti via l'app Loxone ou le Mailer lorsque l'appareil n'est plus disponible ou hors ligne. | - |
| Désactiver la fonctionnalité répéteur | Désactivez la fonctionnalité de répéteur de cet appareil Air. Loxone Air est basé sur la technologie mesh. Tout appareil Air connecté à l'alimentation électrique peut répéter les paquets d'autres appareils Air, étendant ainsi la portée et la stabilité de l'ensemble du système. Dans les grands systèmes avec un grand nombre d'appareils Air dans un espace confiné, la communication entre les appareils Air peut conduire à une utilisation très élevée des canaux radio. Une accessibilité fiable des appareils à air ne peut pas être garantie. La désactivation de la fonctionnalité de répéteur sur des appareils Air individuels peut aider. Ne désactivez pas cette fonction imprudemment car cela pourrait affecter la portée et la stabilité du système. |
- |
| Numéro de série | Numéro de série du produit Air | - |
| Type d'appareil | Type d'appareil Air | - |
| Usage | Spécifie l'utilisation prévue des actionneurs. Universel : les sorties peuvent être utilisées librement Ombrage : la configuration automatique créera un bloc fonction d'ombrage automatique |
- |
| Apprendre les temps de fonctionnement automatiquement | Apprend automatiquement les temps de montée/descente (Application : Ombrage).Pour l'apprentissage, effectuez trois courses complètes ininterrompues jusqu'à une position finale. Ouvert-fermé-ouvert ou fermé-ouvert-fermé Impossible pour les moteurs à faible puissance (moins de 90W). Dans ce cas, veuillez désactiver cette option dans le bloc d'ombrage automatique et les temps doivent être ajoutés manuellement sur Opd et Cld. |
- |
| Inverser le sens de rotation | Inverser le sens de rotation si un interrupteur marche/arrêt est connecté | - |
Conseil de sécurité↑
L'installation doit être effectuée par un électricien qualifié conformément aux réglementations en vigueur.
Documents↑
Fiche technique de l'actionneur d'ombrage Air
Températures d'arrêt thermique
