Guide de démarrage rapide
- Caractéristiques techniques
- Alimentation
- Mise en service
- Utilisation
- Affectations des touches
- Installation et appairage
- Réveil
- Configurer les heures de réveil
- Format des heures
- Luminosité de l’afficheur
- Affichage de la température
Caractéristiques techniques

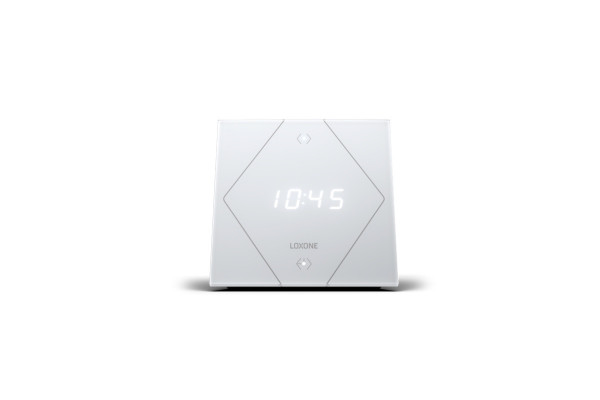

Vous trouverez ici des données techniques détaillées sur le Touch Nightlight.
Alimentation:
Le Touch Nightlight Air est alimenté par l’adaptateur secteur USB fourni. Utilisez uniquement l’adaptateur secteur d’origine

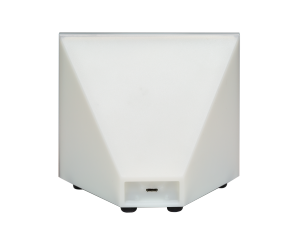

L’alimentation se branche sur la face arrière du Touch Nightlight air
Une description détaillée de la mise en service du Touch Nighlight Air est disponible ici.
Entrées
| Nom | Description | Type | Domaine de valeur |
| T5 | Entrée de touche T5 combinée. | T5 | – |
| Entrée 1-5 | Ces entrées sont masquées par défaut et peuvent être ajoutées via les propriétés de l’appareil. | Numérique | 0/1 |
| Entrée 6 | Cette entrée est contrôlée via le bouton central supérieur du Touch Nightlight Air. | Numérique | 0/1 |
Sorties
| Nom | Description | Type | Domaine de valeur |
| Actionneur Smart RGBW | Sortie combinée d’actionneur Smart. Disponible uniquement si la propriété Types d’acteurs sur le périphérique est définie sur ‘Smart’. Cette sortie permet de réaliser une alarme lumineuse en combinaison avec le contrôleur d’éclairage V2. | Actionneur Smart | – |
| Dimmer RGB | Sortie RGB combinée. Uniquement disponible si la propriété Types d’acteurs sur le périphérique est définie sur « Par défaut ». | RGB | – |
| Dimmer WW | Sortie de variation WW. Uniquement disponible si la propriété Types d’acteurs sur le périphérique est définie sur « Par défaut ». | Analogique | 0…100 |
| Température | Si utilisé, le Touch Nightlight Air bascule entre la température et l’heure toutes les 5 secondes. | Analogique | -9..99 |
| LED de statut | Cette sortie commande la diode centrale supérieure du Touch Nightlight Air. | Numérique | 0/1 |
Propriétés
| Nom | Description |
| Type d’actionneur | Utilisez l’appareil avec des actionneurs standard ou des actionneurs smart. Un actionneur intelligent prend en charge les temps de fading dynamiques et permet, par exemple, de créer une simulation d’aube en combinaison avec le contrôleur d’éclairage. |
| Afficher les touches 1-5 |
Si coché, les entrées 1-5 sont affichées
|
| Clic feedback sonore | Confirmation acoustique en appuyant sur un bouton |
Bloc fonction
Le Touch Nightlight Air est contrôlé via le bloc réveil. Si le bloc réveil est lié à un Touch Nightlight, une entrée de réveil statique correspondante est affichée. Il est préférable d’utiliser la configuration automatique pour la configuration initiale. Cela va par exemple configuré automatiquement un réveil « simulation d’aube ».
Utilisation

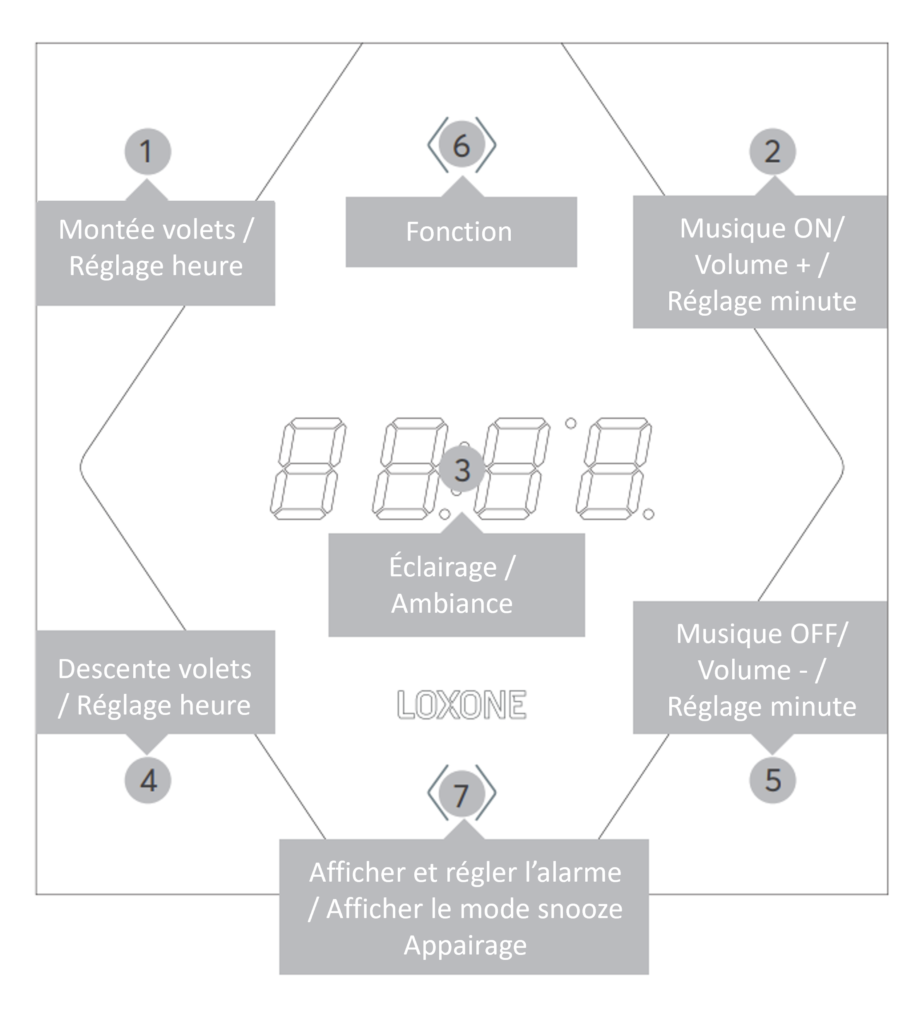

Affectations des touches
Installation et appariage
Connectez l’appareil uniquement à l’aide de l’alimentation fournie avec le produit, l’appareil passe en mode appairage; Si l’appareil n’entre pas en mode appairage déconnectez puis reconnectez l’alimentation Micro USB; puis maintenez enfoncé le bouton 7 pendant 5 secondes (cette manipulation doit être fait dans les 10 secondes après la mise sous tension)
Fonction réveil
Le réveil peut être activé et désactivé via le bouton réveil. Le voyant d’état indique si l’alarme est actuellement active ou inactive. Un réveil peut être désactivé via le réveil. Si une autre touche est enfoncée pendant une alarme active, le mode veille est activé. Ceci est indiqué par une impulsion de la LED inférieure.
Définir les heures de réveil
Pour modifier l’heure de l’alarme, maintenez enfoncé le bouton de l’horloge jusqu’à ce que l’écran affiche l’heure actuelle de l’alarme. Utilisez les boutons gauche et droit pour régler l’heure de réveil. Pour confirmer l’heure de l’alarme, appuyez à nouveau sur le bouton Alarme.
Format de l’heure
Lorsque vous utilisez le format horaire 12 heures, la différence entre le matin et l’après-midi est indiquée par un point à l’écran. Le format de l’heure peut être modifié dans les propriétés du projet Loxone Config.
Luminosité de l’afficheur
Le Touch Nightlight Air passe automatiquement en mode inactif après 20 secondes. Il y a une distinction entre deux luminosités d’affichage (actif / inactif). Ces luminosités peuvent également être ajustées via la visualisation dans l’application ou dans Loxone Config au niveau du bloc réveil associé. Si vous le souhaitez, l’écran peut également être désactivé lorsqu’il est inactif.
Affichage de la température
Si la sortie de température est utilisée dans Loxone Config, le Touch Nightlight Air bascule entre l’heure actuelle et la température actuelle toutes les 5 secondes en fonctionnement normal. Si la sortie n’est pas utilisée, seule l’heure actuelle est affichée pendant le fonctionnement normal.
