Input: Modbus Teller
Algemene PV installatie

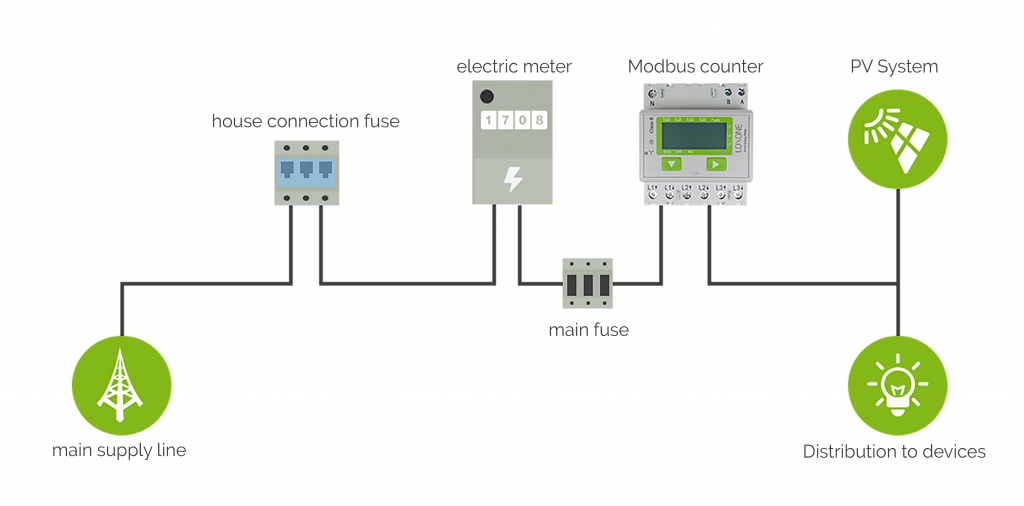

PV installatie na Teller (zonder communicatie met omvormer)
Als Teller wordt er een Loxone Modbus Teller gebruikt en als PV installatie wordt er een algemene PV installatie gebruikt.
BEKABELING
PROGRAMMATIE
Een energie monitoring is met deze variatie niet mogelijk. Dit omdat de teller niet kan uitmaken hoeveel energie er opgewekt is en hoeveel er direct wordt opgenomen. Hierdoor bevelen wij deze variant niet aan. Met deze variant kan enkel een telling van het verbruik gedaan worden..
PV installatie na Teller (met communicatie naar omvormer)
Als Teller wordt er een Loxone Modbus Teller gebruikt en als PV installatie wordt er een algemene PV installatie gebruikt.
BEKABELING
PROGRAMMATIE
De energiemonitor moet in de Instellingen op “Object ingangen” ingesteld worden. In dit voorbeeld communiceren wij met de omvormer via de RS485 interface. Dit is een normale toepassing.

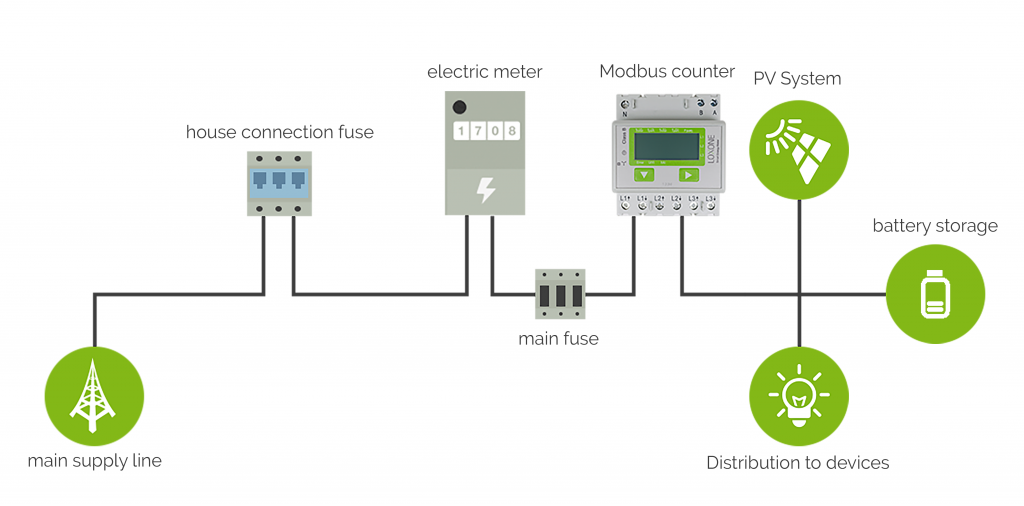

PV installatie na Teller met Batterij-opslag (met communicatie van omvormer)
Als teller wordt er een Loxone Modbus teller gebruikt, als PV installatie een algemene PV installatie en een batterij.
BEKABELING
PROGRAMMATIE
De energiemonitor moet in de Instellingen op “Object ingangen” ingesteld worden. In dit voorbeeld communiceren we met de omvormer en de Batterij via de RS485 interface. Dit is een normale toepassing.
PV installatie voor Teller
Als Teller wordt er de Loxone Modbus Teller gebruikt en als PV installatie wordt er een algemene PV installatie gebruikt.
BEKABELING
PROGRAMMATIE
Hier moet er een communicatie met de omvormer opgebouwd worden zodat de gegevens uitgelezen kunnen worden. Als dat niet mogelijk is is het zinvol om de Modbus Teller in de installatie voor de PV installatie te installeren. In dit voorbeeld communiceren wij via de RS485 interface.
Deze opstelling is niet aan te bevelen, omdat er verschillen kunnen zijn met de verschillende opvraag cycli. De Tellerstand van de verschillende Tellers moeten door een extra logica aangepast worden. De Polling-cyclus van de Modbus-Tellers moet op 60 seconden gezet worden omdat die van de omvormer ook 60 seconden is.
Fronius / Kostal PV installatie
PV installatie na Teller
Als Teller wordt er een Loxone Modbus Teller gebruikt en als PV installatie een Fronius PV installatie.
BEKABELING
PROGRAMMATIE
De Energie monitor moet in de instellingen op “Fronius” of “Kostal” ingesteld worden en een geldig IP-adres en serienummer van het apparaat worden ingesteld. Dit is een normale toepassing
Fronius PV installatie na Teller met Fronius Batterij
Als Teller wordt er een Loxone Modbus Teller gebruikt en als PV installatie een Fronius PV installatie samen met een batterij.
BEKABELING
PROGRAMMATIE
De Energie monitor moet in de instellingen op “Fronius” ingesteld worden en met een geldig IP adres en apparaat serienummer opgegeven worden. De Fronius batterij communiceert rechtstreeks met de Fronius omvormer. Dit is een normale toepassing.
PV installatie voor Teller
Als teller wordt de Loxone Modbus Teller gebruikt en als PV installatie wordt een Fronius PV installatie gebruikt.
BEKABELING
PROGRAMMATIE
Deze opstelling is niet aan te bevelen, omdat er verschillen kunnen zijn met de verschillende opvraag cycli. De Tellerstand van de verschillende Tellers moeten door een extra logica aangepast worden. De Polling-cyclus van de Modbus-Tellers moet op 60 seconden gezet worden omdat die van de omvormer ook 60 seconden is.
Input: Teller Interface IR Air
Algemene PV installatie
PV installatie na Teller (zonder communicatie met omvormer)
Als teller wordt de Loxone Teller interface IR gebruikt en als PV installatie een Algemene PV installatie
BEKABELING
PROGRAMMATIE
Een energiemonitoring is met deze variatie niet mogelijk. Daar de teller niet herkend hoeveel er van de geproduceerde energie direct wordt verbruikt. Daarom is deze variant niet aan te bevelen. Met deze opstelling is enkel een energieverbruik te meten.
PV installatie na Teller (met communicatie met omvormer)
Als Teller wordt er een Loxone Tellerinterface Air gebruikt en als PV installatie een algemene PV installatie.
BEKABELING
PROGRAMMATIE
De energiemonitor moet in de instellingen op “Object ingang” ingesteld worden. Dit is een normale toepassing
PV installatie met Teller met batterij-opslag (met communicatie met omvormer)
Als Teller wordt er een Loxone Teller interface Air gebruikt en als PV installatie een algemene PV installatie met batterij-opslag.
BEKABELING
PROGRAMMATIE
De energiemonitor moet in de instellingen op “Object ingang” ingesteld worden. In dit voorbeeld communiceren we met de omvormer en de batterij via de RS485 interface. Dit is een normale toepassing.
PV installatie voor Teller
Als Teller voor de verbruiker wordt er een Loxone Tellerinterface Air gebruikt, en als PV installatie een algemene PV installatie.
BEKABELING
PROGRAMMATIE
Hier moet er een communicatie met de omvormer opgemaakt worden waardoor de gegevens kunnen utigelezen worden. In dit voorbeeld communiceren met de omvormer via de RS485 interface.
Deze toepassing is niet aan te bevelen. omdat er verschillen kunnen zijn met de verschillende opvraag cycli. De Tellerstand van de verschillende Tellers moeten door een extra logica aangepast worden
Fronius / Kostal PV installatie
PV installatie na Teller
Als Teller wordt er een Loxone Teller interface Air gebruikt en als PV installatie een Fronius PV installatie
PROGRAMMATIE
De energie monitor moest in de instellingen op “Fronius” of “Kostal” ingesteld worden en een geldig IP adres en serienummer van het apparaat opgegeven wordt. Dit is een normale toepassing.
Fronius PV installatie na Teller met Fronius Batterij-opslag
Als Teller wordt er een Loxone Tellerinterface Air gebruikt worden en als PV installatie wordt er een Fronius PV installatie met Batterij-opslag gebruikt.
BEKABELING
PROGRAMMATIE
De energie monitor moet in de instellingen op “Fronius” of “Kostal” ingesteld worden en een geldig IP adres en serienummer moet opgegeven worden. De Fronius Batterij communiceert rechtstreeks met de Fronius omvormer. Dit is een normale toepassing.
PV installatie voor Teller
Als teller voor het verbruik wordt er een Loxone Tellerinterface Air gebruikt en als PV installagie een Fronius PV installatie.
BEKABELING
PROGRAMMATIE
Deze toepassing is niet aan te bevelen. omdat er verschillen kunnen zijn met de verschillende opvraag cycli. De Tellerstand van de verschillende Tellers moeten door een extra logica aangepast worden.
