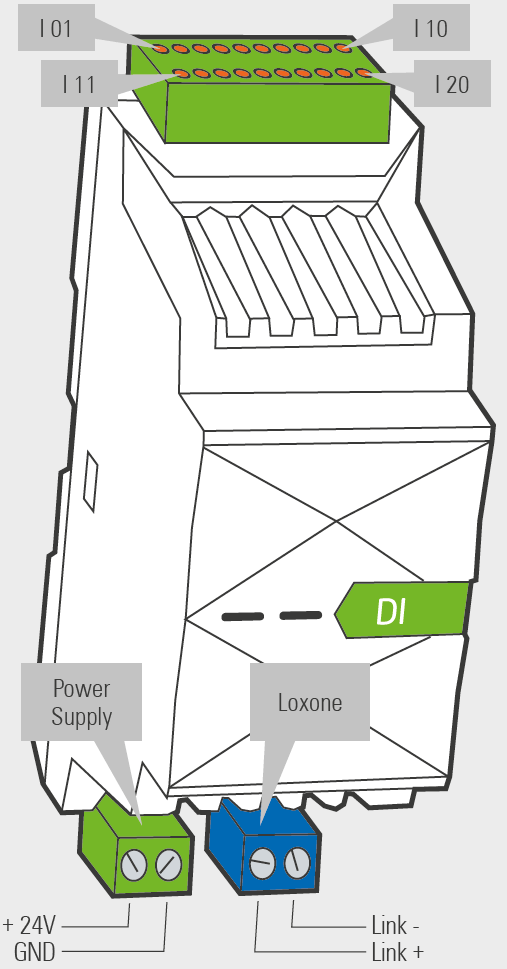

Aansluiting en technische gegevens van de Loxone DI-extensie
TECHNISCHE GEGEVENS
- 20 digitale ingangen
- Logisch hoog: 24V – 9.7V
- ongedefinieerd: 9.7V – 7.1V
- Logisch laag: 7.1 – 0V
- min. 1 Hz
- max. 250 Hz
- min. Pulsbreedte: 2 ms
- nauwkeurigheid: +/- 1 Hz
- Te configureren in Loxone Config
- Aansluiten op Loxone Link
- Afmetingen: 35,5 x 88 x 57 mm (2 T)
- 2 Meerkleurige statusleds
- Spanning 24VDC
- Maximaal verbruik: 250mW
- Beschermingsgraad: IP20
- Omgevingstemperatuur: 0 … +55°C
- Aderdiameter: 0,14-0,5mm²
- Gestripte kabellengte: 7mm
INSTALLATIE
- Monteren op DIN-rail
- 24VDC aansluiten, maar pas inschakelen als de installatie is voltooid!
- Loxone-Link verbinden
- Indien de DI-extensie de laatste module is moet u de 120 Ohm afsluitweerstand hier nog plaatsen (meegeleverd met miniserver)
- Voedingsspanning inschakelen
- Blinkstatus van de LED’s:
Wanneer de module reeds geconfigureerd is zal de LED groen pinken na enkele seconden. Wanneer er nog geen configuratie gebeurde pinkt de LED oranje.
De LED pinkt rood wanneer er geen communicatie is met de Loxone Miniserver. Kijk in dit geval de bekabeling na
INGEBRUIKNAME
Voor de configuratie van de extensie neem je hier een kijkje.
Korte instructies en een aansluitschema (pdf) vind je hier:
Download
