De verwijderbare SD-kaart slaat het besturingssysteem op, evenals de programmering en instellingen van de gebruiker.
Via de LAN-interface kan u het apparaat programmeren, De geïntegreerde webserver maakt de bediening via een webinterface en de Loxone-app van de voltooide installatie mogelijk.

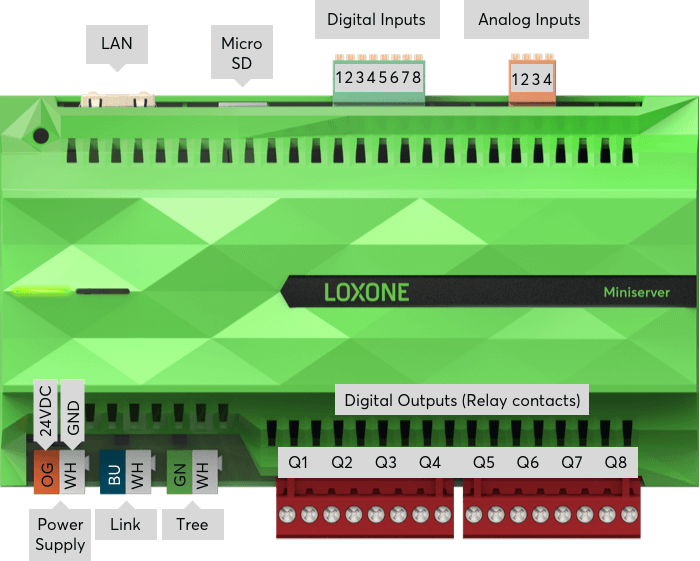

Een geïntegreerde Tree interface voor de aansluiting van sensoren en actuatoren van het gebouw, evenals 8 potentiaalvrije relaiscontacten, 8 digitale ingangen en 4 analoge ingangen zijn beschikbaar.
Via de link interface kan de Miniserver worden uitgebreid met verdere extension voor extra functies en in- en uitgangen.
De Miniserver heeft een behuizing met een breedte van 9 TE voor montage in een verdeelkast met DIN-rail.
De belangrijkste technische gegevens:
Voeding: 24VDC (19,2…30VDC PELV)
Stroomverbruik: typ. 1,85W / max. 3W
Belastbaarheid relais: 250VAC 10A at cosφ=1, 30VDC 10A
Wij adviseren u koppelingsrelais te gebruiken bij belastingen groter dan 5A.
Digitale ingangen: 6…24V DC
Analoge ingangen: 0…10V DC (ook bruikbaar als digitale ingangen, drempelwaarde ca. 1V)
Link interface: maximaal 30 extensies
Tree interface: maximaal 50 Tree-apparaten
Beschermingsklasse: IP20
LAN Interface (IPv4/IPv6, SSL, 100Mbps)
Raadpleeg het datablad voor gedetailleerde technische gegevens.
Installatie:
Installeer het apparaat in een geschikte verdeelkast waar het wordt beschermd tegen water, vuil en mechanische schade.
Sluit de voeding en de ingangen / uitgangen en interfaces, indien nodig, aan.
De Miniserver is via de RJ45-aansluiting verbonden met het lokale netwerk of met een WLAN-router.
Meer informatie over het aansluiten van verschillende apparaten vindt u hier.
Zorg er ten slotte voor dat de elektrische aansluiting correct is voordat u de voeding inschakelt.
De Miniserver start nadat de stroom is ingeschakeld en is na enkele seconden gereed.
De gereedheid voor gebruik wordt aangegeven door het groene knipperen van de linker status-LED elke seconde.
Als dit niet het geval is, controleert u of de 24V-voeding correct is aangesloten en of er een SD-kaart is geplaatst.
Bij eerste opstart met fabrieksinstellingen, krijgt de Miniserver meestal een IP-adres toegewezen door de router via DHCP.
Als er geen DHCP-server in uw netwerk is of als de Miniserver rechtstreeks op een pc is aangesloten, heeft deze als fabrieksinstelling het IP-adres 192.168.1.77
Huidige Miniserver
Sinds versie 12.0 valt de huidige Miniserver niet meer terug naar 192.168.1.77 als er geen DHCP-server aanwezig is. In plaats daarvan wordt link-local adressering via Zeroconf ondersteund.
In dit geval nemen de Miniserver en de computer een 169.254.x.x link-local adres aan als beide zijn ingesteld op DHCP.
Je kan echter nog steeds handmatig een IP-adres toewijzen aan de Miniserver en de computer om een verbinding mogelijk te maken.
