DALI Extension umożliwia integrację świateł DALI.
Za pomocą jednego DALI Extension można sterować do 64 urządzeń DALI w maksymalnie 16 grupach.
DALI-2 jest obsługiwane przez nowe rozszerzenia DALI począwszy od Loxone Config 15.
Funkcja DALI Broadcast nie jest obsługiwana przez rozszerzenie DALI.
Korzystając z bazy danych DALI Alliance, można sprawdzić, jakie funkcje obsługują określone urządzenia DALI i jakie posiadają certyfikaty.
Spis treści
- Uruchomienie
- Parowanie urządzeń DALI
- Konflikt adresów
- Utwórz grupy DALI
- Obsługa DALI-2
- Diagnostyka urządzenia DALI
- Obsługiwane typy urządzeń DALI
- Wejścia, wyjścia, właściwości
- Uwagi dotyczące bezpieczeństwa
- Dokumenty
Uruchomienie↑
DALI Extension opracowano do montażu w odpowiedniej szafie rozdzielczej na szynie DIN.
Podłącz zasilanie, magistralę Link do komunikacji z Miniserverem, a także okablowanie DALI.
W przypadku magistrali DALI można użyć topologii magistrali, gwiazdy lub drzewa. Topologia pierścienna jest zakazana.
Maksymalna długość magistrali DALI wynosi 300 m (przy użyciu przewodu 1,5 mm²).
Jednoczesne okablowanie i zasilanie DALI nie jest zalecane, gdy używana jest maksymalna długość okablowania.
Maksymalny spadek napięcia nie może przekraczać 2 V.
|
DALI Extension zawiera źródło magistrali DALI. Jeśli chcesz użyć zewnętrznego zasilacza, upewnij się, że polaryzacja zasilacza magistrali jest prawidłowa. Zasilanie magistrali DALI musi być również wyłączone we właściwościach DALI Extension w Loxone Config. |
Po włączeniu zasilania Extension uruchomi się. Dioda LED stanu miga na pomarańczowo, jeśli Miniserver jest prawidłowo podłączony.
Następnie wykonaj procedurę parowania Link.
Parowanie urządzeń DALI↑
Aby wyszukać urządzenia DALI, należy najpierw kliknąć na rozszerzenie DALI w Loxone Config, a następnie aktywować Wyszukiwanie DALI.
W przypadku nowej instalacji należy aktywować pole wyboru "Nowa instalacja", spowoduje to ponowne zaadresowanie wszystkich urządzeń DALI podczas wyszukiwania.
Jeżeli DALI extension jest dodawane do istniejącej instalacji DALI, wystarczy zwykłe wyszukiwanie, aby znaleźć wszystkie urządzenia DALI i ich ustawienia.
Jeżeli urządzenie DALI jest dodawane do istniejącej instalacji, wystarczy również zwykłe wyszukiwanie. Nowym urządzeniom przypisywane są dostępne adresy. Aby uniknąć ewentualnych konfliktów adresowych, nowo dodane urządzenia nie mogą mieć jeszcze przypisanego adresu.
Zaleca się, aby podczas parowania zasilać wszystkie urządzenia DALI, w przeciwnym razie mogą wystąpić konflikty.

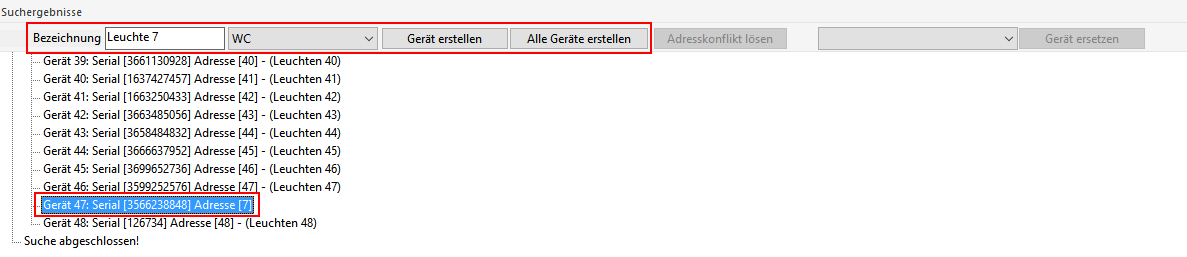

Rozpocznij wyszukiwanie za pomocą "Rozpocznij wyszukiwanie", a wszystkie podłączone urządzenia DALI, które nie są jeszcze częścią programu, zostaną pokazane:
Jeśli wyszukiwanie zostało zakończone i wybierzemy urządzenie, to zostanie ono zidentyfikowane, ponieważ wszystkie wyjścia urządzenia zaczną pulsować. Pozwala to na prawidłowe przypisanie i nazwanie urządzeń.
Wybierz żądane urządzenie, przypisz nazwę, pomieszczenie i miejsce instalacji i dodaj je do programowania za pomocą przycisku +.
W prawym oknie znajduje się lista wszystkich urządzeń, które są aktualnie częścią programu. Można je wyświetlić klikając przycisk Pokaż moje urządzenia DALI. Można również zastąpić istniejące urządzenie nowym urządzeniem tego samego typu, które zostało znalezione w wyszukiwaniu. Jest to przydatne w przypadku konieczności wymiany urządzenia lub dodania urządzeń do wstępnie skonfigurowanego programu. Wybierz urządzenie, które ma być dodane i urządzenie, które ma być zastąpione. Klikając przycisk ze strzałką skierowaną w prawo, stare urządzenie zostanie zastąpione nowym w programie.
Aby zastosować zmiany, zapisz program w Miniserverze.
Następnie dodane urządzenia są gotowe do pracy, odpowiednie funkcje są dostępne w drzewie urządzeń peryferyjnych Loxone Config.
Konflikt adresów↑

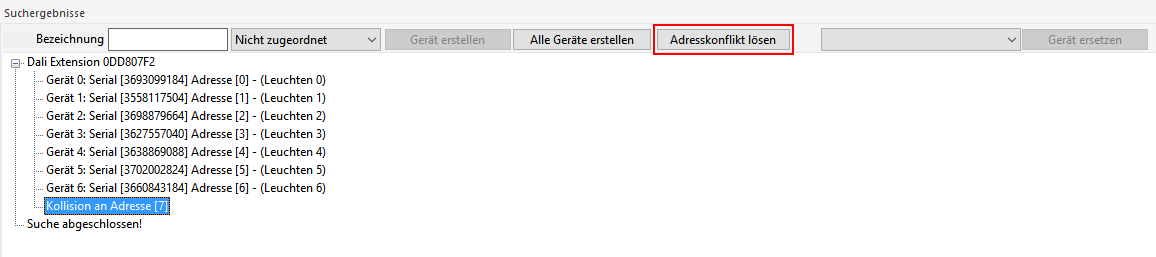

Jeśli zostanie wykryty konflikt adresów, np. jeśli dwa lub więcej urządzeń ma ten sam adres, można użyć funkcji "Rozwiąż konflikt adresów":
Urządzenia, których to dotyczy, otrzymują nowy adres. Jeśli urządzenia były już sparowane, można je ponownie dodać, a stare urządzenia zastąpić. W tym celu należy wybrać nowo zaadresowane urządzenie oraz urządzenie, które ma zostać zastąpione, a następnie kliknąć przycisk ze strzałką skierowaną w prawo.
Alternatywnie można również rozpocząć wyszukiwanie od "Nowa instalacja", gdzie wszystkie adresy urządzeń zostaną usunięte i ponownie przypisane.
Utwórz grupy DALI↑
Jeśli planujesz jednocześnie sterować kilkoma światłami DALI, zalecamy utworzenie grupy DALI.
Po pierwsze programowanie będzie bardziej przejrzyste, a po drugie nie będziesz doświadczać spóźnień podczas ściemniania. Wreszcie, programowanie funkcji centralnych będzie znacznie łatwiejsze.
Podczas nauki urządzenia DALI istniejące adresy grup zostaną odczytane i utworzone w Loxone Config.
Aby utworzyć nową grupę, konieczne jest, aby wszystkie urządzenia DALI zostały już nauczone.
We właściwościach grupy możesz wybrać żądane urządzenia i przypisać je do grupy.
W programowaniu możliwe jest wówczas użycie aktorów grupowych.
Obsługa DALI-2↑
DALI-2 oferuje między innymi obsługę większej liczby urządzeń, w tym czujników i przełączników.
Kompatybilność z DALI-2
Tylko nowe rozszerzenia DALI z identyfikatorem sprzętowym HwID = 5 i wyższym są kompatybilne i certyfikowane z DALI-2. Można je rozpoznać po logo DALI-2 na etykiecie produktu i są obsługiwane od wersji Loxone Config 15.
Identyfikator sprzętu można sprawdzić w statusie urządzeń za pośrednictwem informacji o urządzeniu (TechReport):
Diagnostyka urządzenia DALI↑
Dzięki funkcji "Aktywuj wszystkie" wszystkie podłączone lampy DALI ustawiają się na pełną jasność, dzięki czemu można sprawdzić okablowanie.
Użyj opcji Pokaż wejścia diagnostyczne, aby wyświetlić wejście błędu, które będzie aktywne w przypadku błędu w urządzeniu DALI.
Możliwe błędy: brak światła lub wadliwe urządzenie DALI.
DALI Monitor zapewnia analizę komunikacji między DALI Extension a urządzeniami. Najpierw należy połączyć się z Miniserverem, kliknąć na DALI Extension, a następnie na DALI Monitor.
Oprócz oznaczenia urządzenia i wysyłanych wartości monitor DALI zawiera także polecenia DALI.
Są one zdefiniowane zgodnie z IEC 62386-102. Fragment poniżej:
| Polecenie | Opis |
|---|---|
| DIRECT_ARC_POWER | Wysłana wartość ściemniania (0-255) |
| CMD_QUERY_X | DALI Dimmer |
| SEARCH_ADDR_H SEARCH_ADDR_M SEARCH_ADDR_L |
Ustawia bieżący adres wyszukiwania |
| COMPARE | Prosi dysk o porównanie własnej liczby losowej z bieżącym adresem wyszukiwania |
| WITHDRAW | Każdy znaleziony ściemniacz jest odejmowany od wyszukiwania |
| PROG_SHORT_ADR | Krótki adres DALI zostanie zapisany w Dimmerze |
| VERIFY_SHORT_ADR | Krótki adres DALI Dimmera zostanie sprawdzony |
| TERMINATE | Proces wyszukiwania jest zakończony |
Obsługiwane typy urządzeń DALI↑
| Typ urządzenia | Opis |
|---|---|
| 0 | Lampy fluorescencyjne |
| 1 | Oświetlenie awaryjne |
| 2 | Lampa wyładowcza |
| 3 | Halogeny niskiego napięcia |
| 4 | Regulator napięcia zasilania do lamp żarowych |
| 5 | Przetwornik cyfrowy na napięcie stałe |
| 6 | Moduł LED |
| 7 | Siłowniki przełączające (przekaźniki) |
| 8 | Regulacja koloru / temperatury koloru, Tunable White Max. 4 kanały / RGBW |
Wejścia diagnostyczne↑
| Krótki opis | Opis | Jednostka | Zakres wartości |
|---|---|---|---|
| Status online Dali Extension | Wskazuje, czy urządzenie jest dostępne przez Miniserver. Diagnostyka urządzeń Air Diagnostyka urządzeń Tree Diagnostyka rozszerzeń |
Cyfrowy | 0/1 |
Właściwości↑
| Krótki opis | Opis | Wartość standardowa |
|---|---|---|
| Numer seryjny | Określa numer seryjny urządzenia. Dla rozszerzeń: Wprowadź 'Auto', aby automatycznie sparować rozszerzenie z nieznanym numerem seryjnym. Można tego użyć tylko wtedy, gdy istnieje tylko jedno rozszerzenie tego samego typu. Zapisz w Miniserverze, aby sparować rozszerzenie. Następnie należy załadować program z Miniservera, aby przenieść do programu rzeczywisty numer seryjny rozszerzenia. |
- |
| Zasilanie magistrali | Zasilanie magistrali DALI wewnętrznie (aktywne) lub zewnętrznie (nieaktywne) | - |
| Monitoruj status online | Po wybraniu tej opcji użytkownik będzie powiadamiany za pośrednictwem Statusu systemu lub Mailera, jeśli urządzenie nie będzie już dostępne lub przejdzie w stan offline. | - |
Uwagi dotyczące bezpieczeństwa↑
Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami.
To urządzenie musi być zamontowane na szynie DIN w obudowie do dystrybucji elektrycznej, aby zapewnić ochronę przed kontaktem, wodą i pyłem.
